Sehr geehrter Leser,

die JO Software Engineering GmbH gehört zu den führenden Herstellern von Softwarelösungen für die Verwaltung und Planung komplexer IT- und Signalnetze. Das Unternehmen ist seit mehr als 25 Jahren im Netzwerkbereich tätig und konzentriert sich seit 1995 auf die Entwicklung und den Vertrieb der erfolgreichen Kabelmanagementsoftware Cable-Scout®. Cable-Scout® ist ein speziell für die Dokumentation und Planung von Weitverkehrs-, Stadt-, Anschluss- und Lokal-Netzen entwickeltes Managementsystem. Mit ihm lassen sich selbst sehr komplexe Glasfaser-, Kupfer-, Breitband- und FTTH / FTTX-Strukturen ganzheitlich erfassen und transparent darstellen. Die Software unterstützt hierbei jegliche Art von Übertragungstechnologie und kann diese sowohl auf physikalischer, logischer als auch virtueller Ebene administrieren. Dank des modularen Aufbaus kann die Software mit einer Vielzahl an Funktionsmodulen ausgestattet und so individuell an die Größe und Bedürfnisse eines jeden Unternehmens angepasst werden. Die offene Datenbankstruktur ermöglicht zudem eine problemlose Integration in ein bestehendes Umfeld. So verfügt Cable-Scout® beispielsweise über Schnittstellen zu den führenden GIS-, Kabelüberwachungs- und Patchmanagement-Systemen und kann mit diesen entsprechend Daten austauschen. Der große Unterschied zu herkömmlichen Systemen ist, dass Cable-Scout® über eine eigene leistungsstarke Grafik verfügt und aus diesem Grund keine externen CAD- oder Zeichenprogramme  einsetzen muss. Diese Unabhängigkeit bringt dem Anwender entscheidende Vorteile in punkto Funktionsvielfalt, Bedienkomfort, Transparenz und Geschwindigkeit. So bleiben selbst sehr große und komplizierte Netze stets übersichtlich und schnell bearbeitbar.

Einsatzgebiete von Cable-Scout^®

Mit unserer Kabelmanagementsoftware Cable-Scout® stellen wir den Unternehmen ein professionelles Werkzeug zur Verfügung, das sie in die Lage versetzt, sämtliche Netzinfrastrukturen und Übertragungs-technologien ganzheitlich, d. h. vom überregionalen Standort bis hinunter auf Signalebene einer jeden einzelnen Faser oder Ader, zu dokumentieren oder für den Bau zu planen. Alle Informationen rund um das Netz werden in einer zentralen Datenbank gespeichert und stehen em Team unternehmensweit zum Abruf bereit. Hierdurch sind die Verantwortlichen in der Lage eventuell auftretende Störungen im Netz schnell zu beheben und dadurch Kosten zu sparen bzw. Verärgerung bei den Kunden zu vermeiden. Bei der täglichen Netzadministration unterstützt Cable-Scout® die Benutzer mit einer Vielzahl an Spezialfunktionen wie den Plausibilitätsprüfungen, der Wegstreckensuche, den Kapazitäts- und Auslastungsstatistiken, den Arbeitsaufträgen, den diversen Berechnungsoptionen im PON- und Koax-Bereich oder den vielen Planungsmöglichkeiten. Das mühsame Durchforsten und Bearbeiten von Dokumenten entfällt mit Cable-Scout® gänzlich und Änderungen oder Neuplanungen lassen sich mit wenigen Schritten ausführen. Dadurch gewinnt die Netzadministration maßgeblich an Effizienz, was unter anderem auch positive Auswirkungen auf die Netzverfügbarkeit hat. Durch die sich ergebenden Kosteneinsparungen bei Verwaltung, Planung und Bau des Netzes amortisiert sich Cable-Scout® in der Regel bereits innerhalb der ersten zwei Jahre des Betriebs.

Folgende Netzwerktypen, Topologien und Technologien werden u. a. abgedeckt:

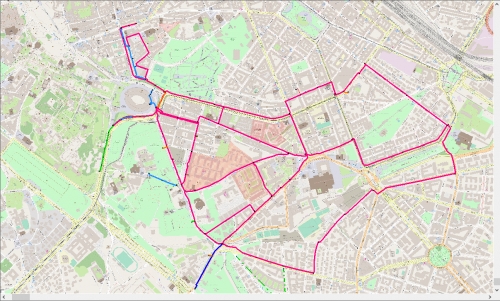

• Durchgängige Verwaltung von Global-, Weitverkehrs-, Stadt-, Anschluss- und Lokal-Netzen (GAN – WAN – MAN – AN - LAN)
• Übertragungsmedien: Glasfaser-, Kupfer-, Koax- und Hybridkabel
• Komplette Abdeckung der Breitbandtechnik mit SDH, NG-SDH, PDH, Sonet, PCM,  alle PONs, WDMs
• Ganzheitliche Administration der physikalischen, logischen und virtuellen Netzebene
• Durchgängige Verwaltung aller optischen und elektrischen Technologien der „letzten Meile“
• Kommunikations-, Daten-, Signal-, Richtfunk-, Transport-, Leerrohr-, FTTL-, Backbone-, Mess- und Steuerkabelnetze etc.
• Stern-, Ring-, Linien-, Bus- und Baumtopologien etc.
• Vermaschte und hierarchische Strukturen
• Beliebige Mischformen

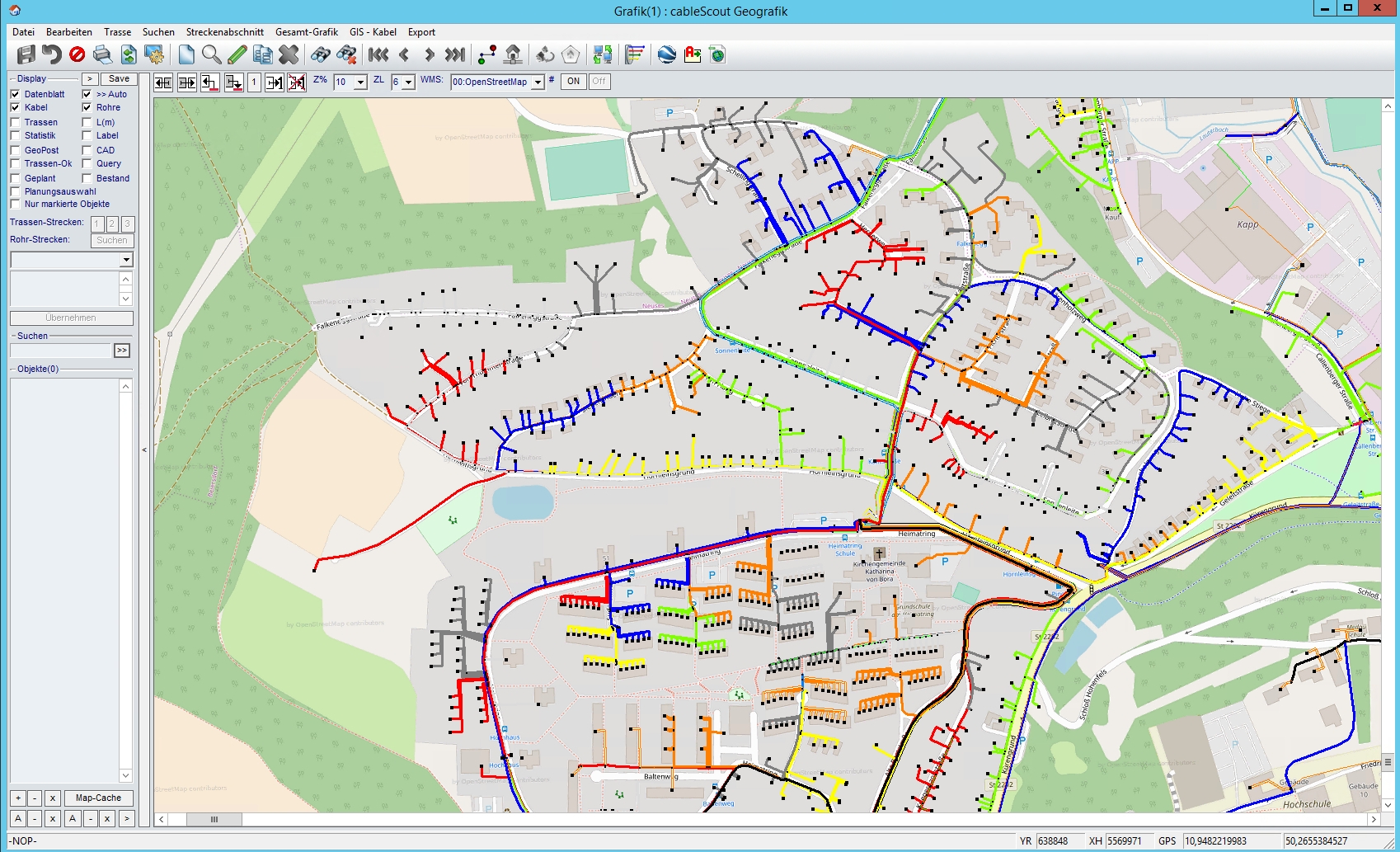

Automatische Planung und Erstellung von FTTH- / FTTX- Netzen:

Die Leistungsstärke von Cable-Scout® zeigt sich insbesondere im komplexen Fiber to the Home-Bereich. Mit dem Modul „Automatische FTTH-Planung“ stellen wir unseren Kunden eine leistungsstarke Funktion zur Verfügung, mit deren Hilfe komplette Fiber to the Home-Netze innerhalb sehr kurzer Zeit von POP- bis hin zu den Wohnungsanschlüssen (OTOs) individuell geplant und dokumentiert werden können. Der große Vorteil für den Anwender besteht darin, dass er nun Planung und Verwaltung des FTTH-Netzes mit einem einzigen Softwaresystem erledigen kann.

Das mühsame und kostenintensive Planen mit AutoCAD oder anderen Systemen und die spätere Übertragung der Planungsdaten in ein Kabelmanagementsystem entfallen komplett. Cable-Scout® erstellt mit wenigen Mausklicks alle benötigten Planungsunterlagen, für deren Erstellung man mit anderen Softwaresystemen oftmals mehrere Wochen oder gar Monate benötigt hat. So ist beispielswiese ein Gebiet mit ca. 500 Hausanschlüssen in Cable-Scout® innerhalb einer Stunde erstellt – inklusive aller zugehörigen Plänen und Listen.

Vor dem Start der eigentlichen Planungphase gibt der Anwender in einer Parameterdatei spezifische Projektvorgaben ein, wie beispielsweise den Typ des FTTH-Netzes, die Anzahl der Fasern, Gebäudetypen, Aushubtiefe und -breite, die zu verwendenden Materialien (Rohrtypen, Microröhrchen, Rohrverbinder, Kabeltypen, Muffen, Splitter und Anschlussdosen) sowie die zugehörigen Preise. Mit diesen Parametern ist Cable-Scout® in der Lage, alle Varianten eines FTTH-Netzwerks aufzubauen und ein zugehöriges Budget zu errechnen. Es spielt für das System demnach keine Rolle, ob bei der Planung die PON- oder die P2P-Topologie zum Einsatz kommt, ob die Glasfaserkabel mittels Microröhrchen oder direkt ins Haus gelegt werden und ob einzelne Straßenzüge oder die komplette Stadt mit der neuen Technologie versorgt werden sollen. Der Anwender erhält stets ein optimales Ergebnis.

Nach Eingabe der Parameter markiert der Planer das entsprechende Gebiet in der Karte. Er erhält vom System sofort alle relevanten Gebietsinformationen wie Gebäudeanzahl, Straßennamen, Hausnummern und auch die Wohnungseinheiten, falls diese von der Geopost-Adressdatenbank geliefert werden. Er kann nun für das markierte Gebiet eine Kalkulation starten, bei der Cable-Scout® ausgehend von den vorgenommenen Einstellungen ein Grobbudget errechnet und detaillierte Excel-Listen mit Informationen zur Trasse (Länge, Aushub, Kosten), den Rohren (Längen, Kosten), den Kabeln (Länge, Kosten) und dem benötigten Material (Anzahl, Kosten) ausgibt.

Der Planer kann hierbei jederzeit in den Planungsprozess eingreifen und gewünschte Änderungen vornehmen. Dies ist zum Beispiel wichtig, falls kurzfristig anderes Material genutzt wird oder weitere Gebäude angeschlossen werden müssen. Soll das FTTH-Gebiet gebaut werden, erstellt Cable-Scout® die komplette Infrastruktur vollautomatisch. Der Anwender kann live verfolgen, wie das Netz sich in der Grafik aufbaut. Es wird nacheinander das Equipment installiert, die Rohre und Röhrchen eingebaut, die Röhrchen angeschnitten und an die Häuser gelegt, die Kabelverbindungen von POP zu Muffe/Splitter aufgebaut und die Fasern mit den Haus- bzw. Wohnungsanschlüssen verbunden.

Parallel hierzu erstellt das System detaillierte Arbeitsaufträge für die unterschiedlichen Monteure wie Bauanweisungen, Spleißpläne und Material- bzw. Stücklisten. Einzelne abgeschlossene Bauphasen können dem System rückgemeldet werden, sodass die Verantwortlichen stets über den aktuellen Stand des Projekts informiert sind. Wurde das Gebiet komplett fertig gebaut, werden die Planungsdaten auf Knopfdruck in das Aktivnetz überführt, wo übergangslos die weitere Pflege erfolgen kann.

• Planung und weitere Pflege des Netzes in nur einem System
• Alle FTTH-Varianten lassen sich vollautomatisch und realitätsgetreu erstellen
• Ganzheitliche Erstellung eines FTTH-Netzes von POP- bis Wohnungsanschluss
• Das System gibt übersichtliche Spleißpläne und Arbeitsaufträge für den Bau aus Erstellung einer Kalkulation der Bau- und Materialkosten
• Selbst sehr große FTTH-Gebiete sind innerhalb kurzer Zeit geplant und erstellt
• Wochen- und monatelange Planungsphasen und die damit verbundenen Kosten entfallen
• Netz kann nach Überführung in das Aktivnetz sofort mit Diensten beschaltet werden
• Änderungen an der Planung können jederzeit problemlos vorgenommen werden

Funktionsmodule:

Cable-Scout® besteht aus einer Grundversion und einer breiten Palette an zusätzlich erhältlichen Funktionsmodulen. Durch diesen modulartigen Aufbau von Cable-Scout® kann sich jedes Unternehmen die benötigte Software individuell zusammenstellen. Zusätzliche Funktionsmodule lassen sich zu jedem Zeitpunkt problemlos in das bereits bestehende System integrieren. Cable-Scout® wird laufend weiterentwickelt und in regelmäßigen Abständen kommen neue Funktionsmodule für unsere Kunden heraus.

Folgende Module stehen derzeit zur Verfügung:

• Auftragsverwaltung und Wegstreckensuche
• Verwaltung der Breitbandtechnik
• Rasterkartenverwaltung für vier Layer
• Schematischer Übersichtsplan
• Verwaltung von Rohren und Trassen im WAN und MAN
• Modul zur Administration von FTTH / FTTX–Strukturen
• Planung von Leerrohren und FTTH / FTTX
• SDH-, Next Generation-SDH- und PDH-Technologie
• Planungsmodul für Weitverkehrs- und Stadtnetze
• Planungs- und Umzugsmodul für Lokalnetze
• Modul zur Erstellung zusätzlicher User-Attribute
• Kunden-, Betreiber- und Eigentümer-Verwaltung
• Trouble Ticketing
• Access Management – erweiterte Zugangsberechtigungen

Verfügbare Schnittstellen:

Cable-Scout® verfügt über eine offene Datenbankstruktur, die es ermöglicht Schnittstellen zu beliebigen Systemen sehr schnell zu realisieren. Folgende Schnittstellen sind derzeit bereits erhältlich,neue Anbindungen kommen laufend hinzu:

GIS-Schnittstellen:

Weitgehend alle Unternehmen, die über Weitverkehrs- oder Stadtnetze verfügen, setzen GIS-Systeme zur lagerichtigen Verwaltung der Bauwerke und Verkabelungen ein. Um diese bereits vorhandenen

Netzinformationen aktiv nutzen zu können, wurden für Cable-Scout® Schnittstellen zu den marktführenden Herstellern wie u.a. ESRI, Bentley Systems, Autodesk oder Smallworld geschaffen

und in vielen Projekten bereits erfolgreich eingesetzt. Zwischen Cable-Scout® und dem jeweiligen GIS-System werden durch diese Schnittstelle Daten zu neuen Stationen, Rohren, Kabeln und Trassen-Punkten an einen speziellen Editor übergeben, wo der Anwender im Detail sieht was neu erstellt wurde. Im Anschluss kann er die Übernahme einzelner oder kompletter Datensätze starten.

Eine Erweiterung der Standardanbindung stellt die so genannte Viewer-Schnittstelle dar, die dem Benutzer eine interaktive Navigation zwischen den beiden Systemen ermöglicht. So kann beispielsweise ein beliebiges Objekt im GIS angeklickt werden, woraufhin dieses direkt in Cable-Scout® angezeigt wird.

Schnittstelle zu Kabelüberwachungssystemen:

Kabelüberwachungssysteme haben die Aufgabe Glasfaser- und Kupfer-Kabelnetze permanent zu überwachen. Im Glasfaserbereich geschieht diese beispielsweise mittels konstanter Messung der optischen Leistung und Dämpfung einer Referenzfaser. Tritt ein Fehler im Netz auf, bekommt Cable-Scout® eine Meldung und das System navigiert automatisch an die entsprechende Position in der Geo-Schematik. Mittels den GPS-Koordinaten kann der Fehler sehr leicht lokalisiert und anhand den Informationen von Cable-Scout® behoben werden.

Schnittstelle zu Patch-Managementsystemen:

Cable-Scout® verfügt über eine leistungsstarke Schnittstelle zu diversen innovativen Patch-Managementsystemen. Diese Systeme überwachen mittels an den Komponenten angebrachten Kontrollleisten die jeweiligen Ports. Durchzuführende Aktionen und Fehlschaltungen werden an dieser Leiste durch Blinken der integrierten LEDs angezeigt und parallel geht eine Meldung an Cable-Scout® heraus.

Schnittstelle zu Nokia®-Netzwerkmanagementsystem:

Hiermit können Daten vom Nokia® PDH-System (DN2 Node Manager) an Cable-Scout® übergeben und dort weiter verarbeitet werden. Es lassen sich so neue Strecken, Dienste etc. komfortabler und fehlerfrei planen. Die Schnittstelle zum Nokia® Node Manager sorgt für einen bidirektionalen Datenaustausch zwischen den Systemen und beinhaltet folgende Funktionen.

Zusammenfassung:

Cable-Scout^® ist ein speziell für die Dokumentation und Planung von Weitverkehrs-, Stadt-. Anschluss- und Lokal-Netzen entwickelte Kabelmanagementsoftware. Das System ist in der Lage sämtliche Netzinfrastrukturen und Übertragungstechnologien verwalten zu können und diese sowohl auf physikalischer, logischer als auch virtueller Ebene zu administrieren. Der modulare Aufbau versetzt den Kunden in die Lage; sich seine eigene individuelle Kabelmanagementsoftware mittels standardisierter Funktionsmodule zusammenzustellen. Erweiterungen können jederzeit durch Wechsel der Lizenzdatei eingespielt werden. Der große Unterschied zu herkömmlichen Systemen ist, dass Cable-Scout^® über eine eigene leistungsstarke Grafik verfügt; daher keine externen CAD- oder Zeichenprogramme zu Netzverwaltung benötigt. Diese Unabhängigkeit bringt dem Anwender erhebliche Vorteile in punkto Funktionsvielfalt, Bedienkomfort, Transparenz und Geschwindigkeit. Alle Informationen rund um das Netz werden in einer zentralen Datenbank gehalten und stehen jedem Berechtigten unternehmensweit zum Abruf bereit. Hierdurch können auftretende Störungen im Netz sehr schnell und kostengünstig behoben werden. Bei der täglichen Netzadministration unterstützt Cable-Scout^® die Benutzer mit einer Vielzahl an Spezialfunktionen wie den Plausibilitätsprüfungen, der Wegstreckensuche, den Kapazitäts- und Auslastungsstatistiken, den Arbeitsaufträgen, den Material- und Stücklisten (speziell für die Planung und die Planung und den Bau von FTTH Strukturen) den diversen Berechnungsoptionen im GPON- und Koax-Bereich oder den vielen Planungsmöglichkeiten. Das mühsame Durchforsten und Bearbeiten von Dokumenten entfällt mit Cable-Scout^® gänzlich und Änderungen oder Neuplanungen lassen sich mit wenigen Schritten ausführen. Effizientere Netzadministration, höhere Netzverfügbarkeit und Einsparungen bei Planung und Bau von neuen Netzbereichen sorgen dafür, dass sich Cable-Scout^® sehr schnell amortisiert.

Vorteile von Cable-Scout® im Überblick:

• Durchgängige Administration und Planung von Weitverkehrs-,Stadt-, Anschluss- und Lokal-Netzen


• Verwaltung aller Netztopologien, Übertragungtechnologien und Anschlusstechniken (optisch und elektrisch)

• Ganzheitliche Administration der physikalischen,logischen und virtuellen Netzebene


• Modulare Aufbau von Cable-Scout® ermöglicht eine individuelle Zusammenstellung des Systems


• Komplette Abdeckung der Breitbandtechnik mit SDH, NG-SDH, PDH, Sonet, WDM etc.


• Verwaltung aller Kabelrohr- und FTTH / FTTX Strukturen


• Verwaltung aller wichtigen PON-Technologien wie EPON, GPON, 10GEPON etc.


• Leistungsstarke Schnittstellen zu den führenden GIS-,Kabelüberwachungs- und Patchmanagement-Systemen


• Selbst sehr komplexe und schwierig zu dokumentierende Technologien wie SDH oder FTTX lassen sich ganzheitlich erfassen und übersichtlich darstellen

• Innovative Funktionalitäten wie die Wegstreckensuche, die Plausibilitätsprüfungen, die Berechnungsoptionen für den PON- und Koax-Bereich oder das Autorouting unterstützen den Benutzer bei der tagtäglichen Netzverwaltung


• Mit den Planungsmodulen lassen sich komplette Netzbereiche neu planen und für deren Bau detaillierte Arbeitsanweisungen in Form von Bau-, Verbindungs- (Spleisspläne), Stück- und Materiallisten ausgeben. Projektkosten können dadurch errechnet werden.

Zu unseren Zielgruppen gehören alle Unternehmen die Glasfaser-, Kupfer- und Breitbandnetze im WAN und/oder LAN betreiben und diese efizient und zukunftssicher dokumentieren und administreieren möchten. Zu unserem Kundenkreis zählen wir daher Unternehmen verschiedenster Größen- und Branchenzuordnungen wie zum Beispiel:

• Telekommunikationsunternehmen
• Energie-, Gas- und Wasserversorger
• Stadtwerke
• Citycarrier
• TK-Netz-Betreiber
• Mining Unternehmen
• Verkehrsunternehmen
• Kabel TV Anbieter
• Autobahnbetreiber
• Flughäfen
• Versicherungen
• Krankenhäuser
• Ingenieur- und Planungsbüro
• usw.
