MPDS4 ist die Komplettlösung für alle Aufgabenfelder des Anlagenbaus und der Fabrikplanung. Die extrem leistungsfähige datenbankgesteuerte Engineering-Suite erlaubt es Ihnen komplexe Projekte größenunabhängig zu planen und zu realisieren. Die offene Architektur von MPDS4 erlaubt darüber hinaus einen hohen Automatisierungsgrad und eine durchgehende Integration in eine bestehende Systemstruktur.
MPDS4 beinhaltet umfangreiche und erweiterbare Bibliotheken von Katalogkomponenten, die eine durchgängige und fehlerfreie Konstruktion gewährleisten. Automatische Konsistenz- und Kollisionsprüfungen erhöhen die allgemeine Planungsqualität. Die Wirtschaftlichkeit eines Projektes kann in der Software jederzeit anhand von automatisch erzeugten Reports und Stücklisten überprüft werden.
MPDS4 Module:
Rohrleitungsbau

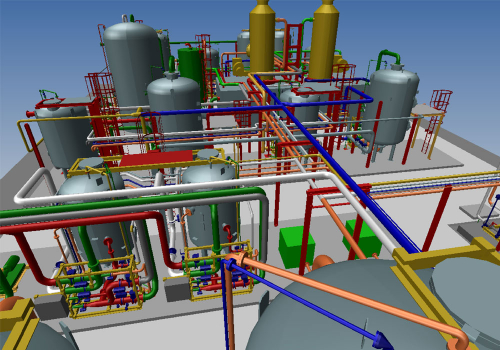

PIPING DESIGN ist ein optionales Modul in MPDS4 und erlaubt eine schnelle 3D-Planung komplexer Rohrleitungssysteme für den Anlagenbau. Als eine durchgängige Lösung unterstützt MPDS4 die R&I-basierende Konstruktion. Dadurch können R&I-Diagramme als Basis für die anschließende 3D-Planung verwendet werden. Für die Erstellung von Rohrleitungsisometrien besitzt MPDS4 eine Schnittstelle zu ISOGEN™. Eine Schnittstelle zu ROHR2™ erlaubt darüber hinaus die statische und dynamische Analyse komplexer Rohrleitungssysteme.
R&I-Schemata (P&ID)
P&ID unterstützt als optionales Modul verschiedenste Ansätze der Generierung von Rohrleitungs- und Instrumentierungs-Fließbildern für die Verfahrenstechnik. Die Software bietet u.A. Symbolkataloge nach EN ISO 10628 und ISO 3511. R&I-Schemata können frei oder datenbankgestützt auf Basis von vorgegebenen Materiallisten erzeugt werden. Dabei können einzelne Teilelisten direkt aufgerufen, die entsprechenden Teile daraus ausgewählt und im Fließbild platziert werden. Zur Kontrolle des Konstruktionsfortschritts können in der Software die Vorgaben stets mit den R&I-Diagrammen abgeglichen und noch nicht verbaute Teile grafisch hervorgehoben werden.
Fabrikplanung
FACTORY LAYOUT ein optionales Modul in MPDS4 und ein innovativer Ansatz für die dimensionsübergreifende Planung. Diese Fabrikplanungs-Lösung ermöglicht die größenunabhängige Planung kompletter Gebäude und Produktionsanlagen. Die Software für die Fabrikplanung kombiniert das Raummanagement und die Visualisierungsfähigkeit einer 3D-Planungs-Software mit den effektiven Layout-Möglichkeiten einer professionellen CAD-Lösung. Dadurch lassen sich in dieser Software in kürzester Zeit komplette Produktionsanlagen direkt in 3D oder in 2D planen.
Die Fabrikplanung mit der 3D-Software MPDS4 erlaubt dem Anwender die extrem schnelle Erstellung oder den Import von Gebäude-Layouts. 3D-Gebäude werden in FACTORY LAYOUT direkt aus den 2D-Grundrissen erzeugt. Die Platzierung von Betriebsmitteln erfolgt entweder in 3D oder über das Absetzen von Symbolen im 2D-Layout. Die entsprechenden Modelle können importiert und automatisch in die 3D-Umgebung an die dafür vorgesehene Stelle geladen werden. Kontaktieren Sie uns noch heute und erfahren Sie mehr über MPDS4, die Software für die Fabrikplanung.
Handlingsysteme und Fördertechnik
MECHANICAL HANDLING ein optionales Modul in MPDS4 und eine neue Disziplin zur Planung kompletter industrieller Prozesse. Auf Basis anpassbarer Kataloge können frei konfigurierbare Komponenten schnell und einfach zu umfangreichen Förderanlagen verbunden werden. Förderbänder, Kräne, Roboter oder Gabelstapler können einfach selektiert, angeordnet, konfiguriert und animieren werden. MPDS4 vereinfacht damit deutlich die Planung in der Fördertechnik.
Stahlbau
STEEL DESIGN erlaubt als optionales Modul in MPDS4 eine schnelle und einfache Erzeugung kompletter 3D-Stahlkonstruktionen in der Anlagen- oder Fabrikplanung. Die Planung erfolgt auf Basis der mitgelieferten und individuell erweiterbaren Stahlbau-Kataloge. Diese ermöglichen dem Anwender die intelligente 3D-Planung von verschiedensten Stahlträgern, Plattformen, Treppen und Leitern. Die in der Stahlbau-Software erzeugten Stahlkonstruktionen können jederzeit in Form von Modellen oder Zeichnungen exportiert werden.
Klimatechnik
DUCTING DESIGN ist eine Komplettlösung für die Planung von Heizungs-, Klima- und Lüftungssystemen in der Anlagen- oder Fabrikplanung und ein optionales Modul in MPDS4. Der umfangreiche Funktionsumfang erlaubt eine schnelle und einfache Erzeugung kompletter HLKK-Systeme direkt in 3D. Die Software enthält verschiedenste Kataloge mit Kanälen, Übergängen, Ventilen, Lüftern und vielen weiteren Klimatechnik-Komponenten
Kabeltrassenplanung
ELECTRICAL DESIGN ist ein optionales Modul in MPDS4 und eine leistungsstarke Applikation für die Planung elektrotechnischer Systeme im Anlagenbau und der Fabrikplanung. Der umfangreiche Funktionsumfang erlaubt eine schnelle und einfache Erzeugung kompletter Kabeltrassensysteme direkt in 3D. Die erweiterbaren Kataloge beinhalten verschiedenste Arten von Elektrik- oder Steuerungsausrüstungen sowie Kabelbrücken, -schächte, -kanäle und viele weitere Komponenten.
Befestigungssysteme
HANGERS & SUPPORTS DESIGN ist ein optionales Modul in MPDS4 und eine Lösung für die Planung von Aufhängungs- und Befestigungssystemen im Anlagenbau und der Fabrikplanung. Der umfangreiche Funktionsumfang erlaubt eine schnelle und einfache Erzeugung von Befestigungen zwischen Rohrleitungen und dem Stahlgerüst.
Visualisierung
MPDS4 ENGINEERING REVIEW erlaubt die visuelle Überprüfung und Präsentation kompletter Anlagen oder Fabriken. Durch einen optional einstellbaren Detaillierungsgrad erhalten Kunden eine realistische Präsentation über sämtliche Planungsdaten. Die Visualisierungs-Software ENGINEERING REVIEW ist ein optionales Modul in MPDS4 und bietet die Möglichkeit komplette Rundgänge völlig frei zu definieren und für spätere Vorführzwecke abzuspeichern.
3D-Review Werkzeug
MPDS4 REVIEW ist ein unabhängiger 3D-Viewer. Mit dieser Standalone-Anwendung können MPDS4 oder MEDUSA4 3D-Daten interaktiv betrachtet, virtuelle Rundgänge durchgeführt oder Konstruktionen im Detail überprüft werden. Dabei können komplette Anlagen- oder Fabrikmodelle in einem sehr kompakten Format gespeichert werden, um diese beispielsweise per E-Mail an den Kunden zur täglichen Konstruktionsüberprüfung weiterzuleiten.
Komponentendesigner
Der MPDS4 3D COMPONENT DESIGNER ist ein Zusatzmodul zur Erzeugung und Animation individueller parametrischer 3D-Komponenten. Durch einen logisch gestalteten Dialog können 3D-Komponenten, Maschinen oder Betriebsmittel erstellt und anschließend animiert werden.
3D-Schnittstellen
3D DXF, STEP, IGES, STL, COLLADA™ (Google Earth), VRML, VDA-FS
2D-Schnittstellen
DWG, DXF (AutoCAD Version 12 bis 2012)
