WINISO®

Berechnung von Wärmeströmen, Wärmebrücken, Isothermen, Uf-Werten nach EN ISO 10077-2:2018








Demoversion

Software zur Berechnung von Wärmeströmen, Wärmebrücken, Isothermen und Uf-Werte nach EN ISO 10077-2:2018

Unsere benutzerfreundliche FEM-Software "WINISO®" ermöglicht die Berechnung von Wärmeströmen, Wärmebrücken, Isothermen und Uf-Werten gemäß der Norm EN ISO 10077-2:2018 sowie Ufr-, Ueg- und Ucg-Werten gemäß ISO 15099 und NFRC.

Die Software ermöglicht den Import von .dwg- oder .dxf-Dateien und verknüpft die geometrischen Informationen mit den bauphysikalischen Eigenschaften der verwendeten Materialien. Diese Materialien sind in der Software hinterlegt und entsprechen einschlägigen Normen wie z.B. DIN 4108. Durch die leicht erlernbare und bedienbare Software können beliebige Bauteile wie Fensterrahmen, Postenriegel, Konstruktionsholzständer, Bauwände oder Massivbauten ausgewertet werden. Die Auswertungen umfassen Temperaturverläufe, Isothermen, Wärmeströme, U-Werte, Uf-Werte und Psi-Werte. Zudem sind auch aktuelle Standards wie EN ISO 10077-2:2018 und ISO 15099 in der Software implementiert.

Leistungsmerkmale

  • Hochautomatisierte Geometrieaufbereitung von CAD-Daten (.dxf &.dwg)
  • Detailgetreue Übernahme der CAD-Daten inkl. Radien und Schrägen
  • Neuer Solver und neuer Rechenkern mit automatischer FEM-Vernetzung
  • Automatische FEM-Vernetzung flexibel und gezielt steuerbar, dadurch hohe Rechengeschwindigkeiten
  • Berechnung nach dem “Radiosity-Modell” (Neues Hohlraummodell nach EN ISO 10077-2:2018) und mit äquivalenter Leitfähigkeit (EN ISO 10077-2:2012/2018)
  • Einfache Definition von Folien, Beschichtungen und Oberflächeneigenschaften durch Linienzüge
  • Automatische Materialzuordnung anhand von CAD-Layern
  • Gasfüllung für Scheibenzwischenräume nach DIN EN 673 frei mischbar

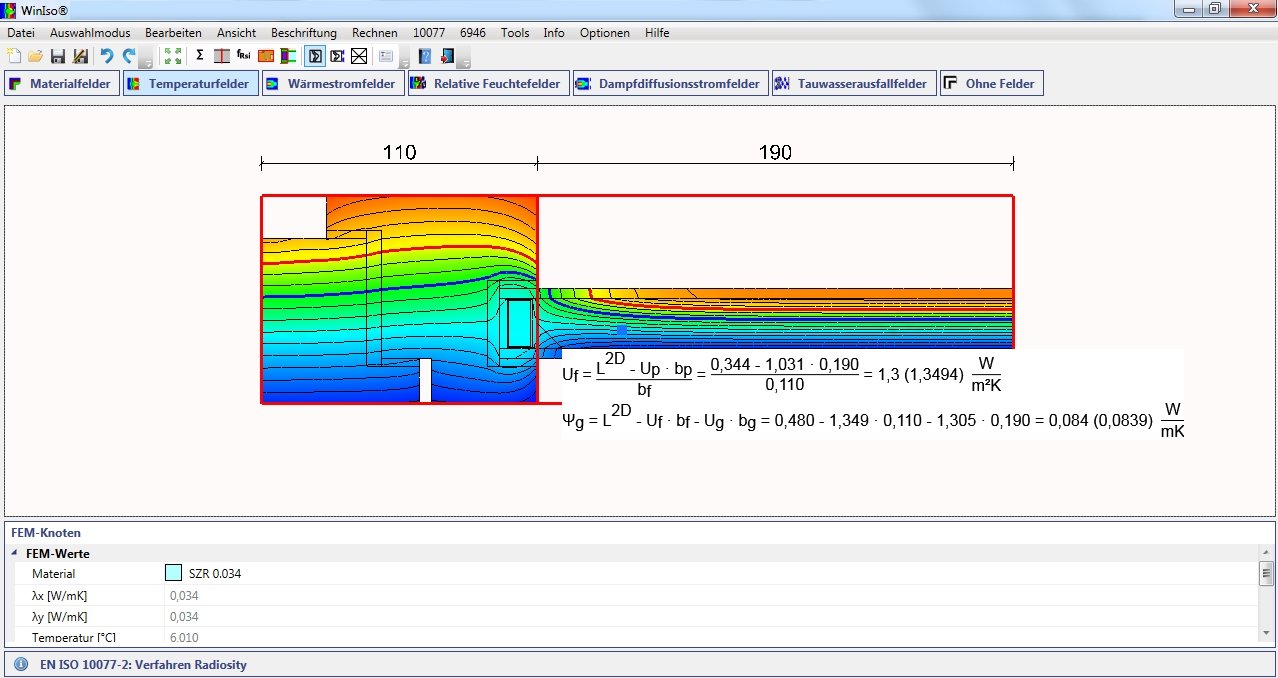

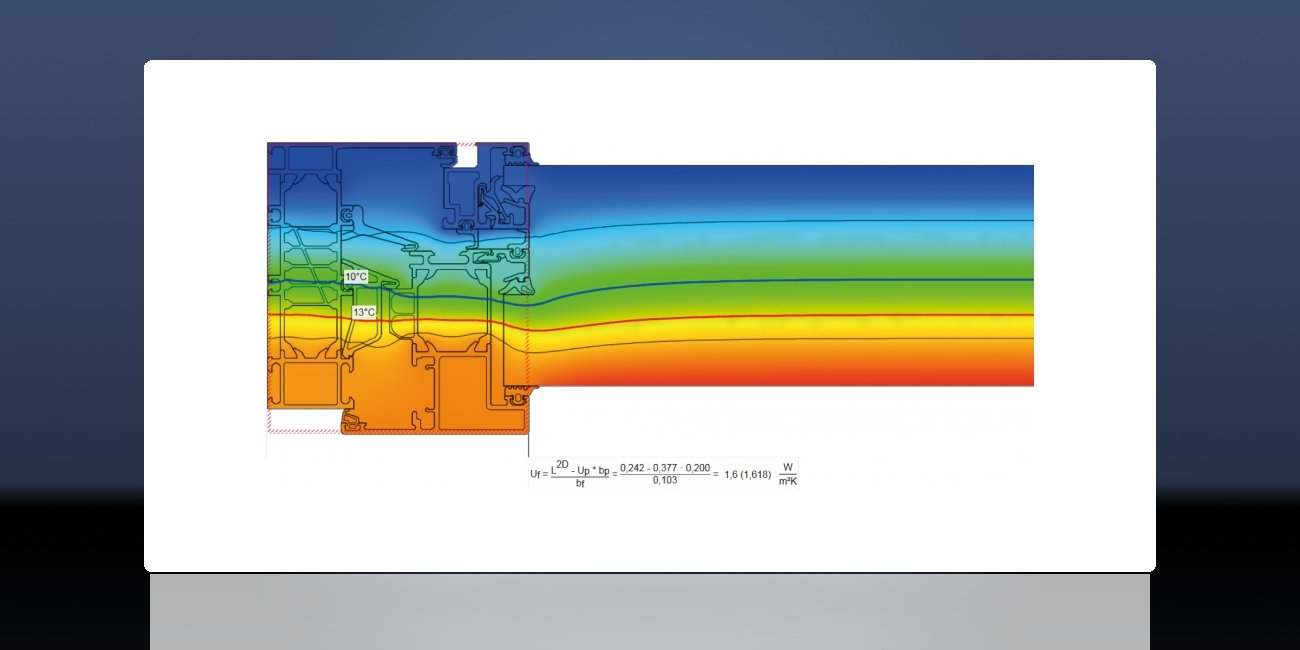

  • Automatisierte Uf-Berechnung von Fenster- und Fassadenprofilen
  • Psi-Werte von Wärmebrücken und Isolierglas-Abstandhaltern nach EN ISO 10211 und EN ISO 10077-2
  • Ug-Werte von Mehrscheiben-Isolierglas nach EN 673
  • U-Werte von beliebigen Konstruktionen nach EN ISO 6946

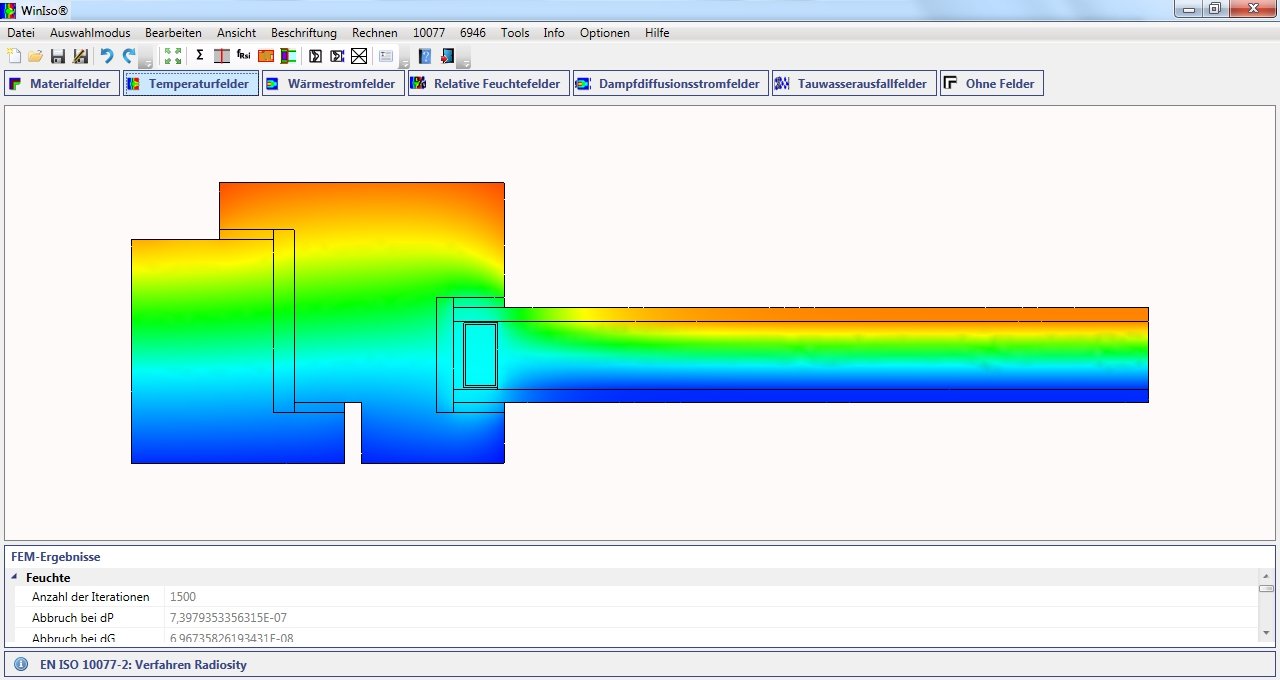

  • Berechnung von Isothermen, Oberflächentemperaturen und Temperaturfaktor nach DIN 4108-2/-3
Abkürzungen:
EN: European Norm
ISO: Internationale Organisation für Normung
DIN: Deutsche Institut für Normung

Zielgruppen:

Architekt Architekturbüro Bauglashersteller Bauingenieurbüro

Bauphysiker

Brandschutzglashersteller Fachbetriebe für Fensterbau Fassadenberater
Fassadenplaner Fensterbauer Fensterprofilhersteller

Fenster-und Wintergartenbauer

Fertighaushersteller Flachglashersteller Flachglasveredler

Floatglashersteller

Glaser

Gutachter für Glasbau

Hersteller von Fassaden

Hochschulen

Isolierglashersteller

Metallbauer

Prüfingenieurbüros

Prüfingenieure

Prüfinstitut

Schallschutzglashersteller

Schreinerei

Sicherheitsglashersteller

Sonnenschutzglashersteller

Stahlbauer

Statikbüros

Wärmeschutzglashersteller

Weißglashersteller

Referenzen:

  • AGC Interpane Glasgesellschaft mbH

  • Flachglas Wernberg GmbH

  • Saint-Gobain Glass Deutschland GmbH

  • Hella Sonnen- und Wetterschutztechnik GmbH

  • BAUWERK - Ingenieurbüro für Bauphysik und Fenstertechnik

  • 90% aller Hersteller von Fenster – und Fassadenprofilen

Kontakt:
Nachricht senden
Links & Downloads:
Informationsmaterial
URL anfordern
Anwenderbericht
URL anfordern
Software-Exposé und weitere Dokumente (3) anfordern


Funktionen (Auszug):

3D-Darstellung
analytische Rechenverfahren
CAD-Schnittstellen
chemische und thermodynamische Eigenschaften
Datenbankabfragen
Dokumentation der Berechnungen
FE Netzerstellung
Geometrie
Materialdatenbank
Molmassenberechnung
Normen und Standards
Statistische Berechnungen
Strömungs- und Festigkeitsanalysen
Strukturelemente
Temperaturlasten
Wärmeübertragung

Preis

auf Anfrage

Technische Angaben:

webbasiert:
nein
SaaS, Cloud:
nein
On-Premises (lokale Installation):
ja
multiuser-fähig (netzwerkfähig):
ja
mandantenfähig:
ja
Wartung:
im Preis enthalten
Customizing-Option:
gegen Entgelt möglich
Erstinstallation (Jahr):
1996
Sitz des Herstellers:
Deutschland
Schulung:
gegen Entgelt
Hotline:
im Preis enthalten
Installationssupport:
gegen Entgelt
Dokumentation:
Handbuch, Online Hilfe, Demoversion, Technische Dokumentation
Dialogsprache(n):
Englisch, Deutsch, Französisch
Systemvoraussetzungen:
kompatible Betriebssysteme (läuft mit):
Win 11
Win 10
Win 8
Win 7
Win Server
Mainframe basierend
Unix basierend
Linux basierend
Mac OS
Mobile Betriebssysteme (unterstützt):
iOS
Android
Alte kompatible Betriebssysteme:
Win Vista
Win XP
Datenträger:
DVD
CD-ROM
Download
Flash-Speicher
