TREPEDIA TREPPENPLANER
Software zum extrem einfachen Erstellen von Treppen aller üblichen Grundrisse und BauartenVersion: 3.1
Kompatibel mit
Version: 3.1
Programmmerkmale
Arbeitsablauf
Die Bedienung des TREPPENPLANERs ist äußerst einfach. Sie wählen immer nur zwischen verschiedenen Möglichkeiten aus oder ändern Maße, indem Sie diese einfach anklicken. Es wird sogar automatisch der größte und kleinste mögliche Wert angezeigt.
Es gibt nichts schlimmeres, als wenn man sich zu Informationen erst durch zahlreiche Menüs hindurchhangeln muss. Im TREPPENPLANER sehen Sie fast alles direkt auf dem Hauptbildschirm. Es gibt ganz wenige zusätzliche Dialoge, z.B. zur Profilauswahl. Mit anderen Worten, das, was Sie auswählen, ist immer vor Ihren Augen.
Automatisch erzeugte technische Zeichnungen
TREPPENPLANER erzeugt automatisch alle benötigten Zeichnungen. Es lassen sich viele Einstellungen vornehmen, z.B. Druckereinstellungen oder Optionen für die Darstellung.
Alle Zeichnungen lassen sich auf einem DIN A4 Drucker ausdrucken, aber genauso gut auf einem Plotter, wenn Sie z.B. Wangen oder Stufen 1:1 benötigen.
Export
Der Export von Zeichnungsdaten gewinnt zunehmend an Bedeutung, deswegen bietet TREPPENPLANER hier sehr viele Möglichkeiten. Der Datenaustausch erfolgt zu anderen CAD-Programmen, zu anderen Betrieben oder zu Herstellern z.B. von Stufen oder lasergeschnittenen Wangen.
Grundrissvarianten
Es sind Treppen mit 1, 2 oder 3 Ecken sowie gerade Treppen möglich. Jede Ecke kann verzogen oder als Podest ausgeführt werden. Zwischenpodeste und manuell gedrehte Stufen sind möglich.
Bauarten
Alle gängigen Bauarten aus Profilen oder Blech sind in das Programm integriert, seitlich als Wange (geschwungen, Sägezahn, getreppt, aus Profil) oder aufgesattelt als Holm (Sägezahn, getreppt, aus Profil).
3D-Darstellung
Die Treppe lässt sich als 3D-Modell darstellen und auf Wunsch mit Texturen oder RAL-Farben versehen. Die Darstellung erfolgt sehr realistisch mit Schatten und Reflexionen sowie genauen Profildaten.
PC-Anforderung
Im Prinzip läuft das Programm auf allen aktuellen Büro-PCs. Ein spezieller CAD-Arbeitsplatz ist nicht erforderlich.

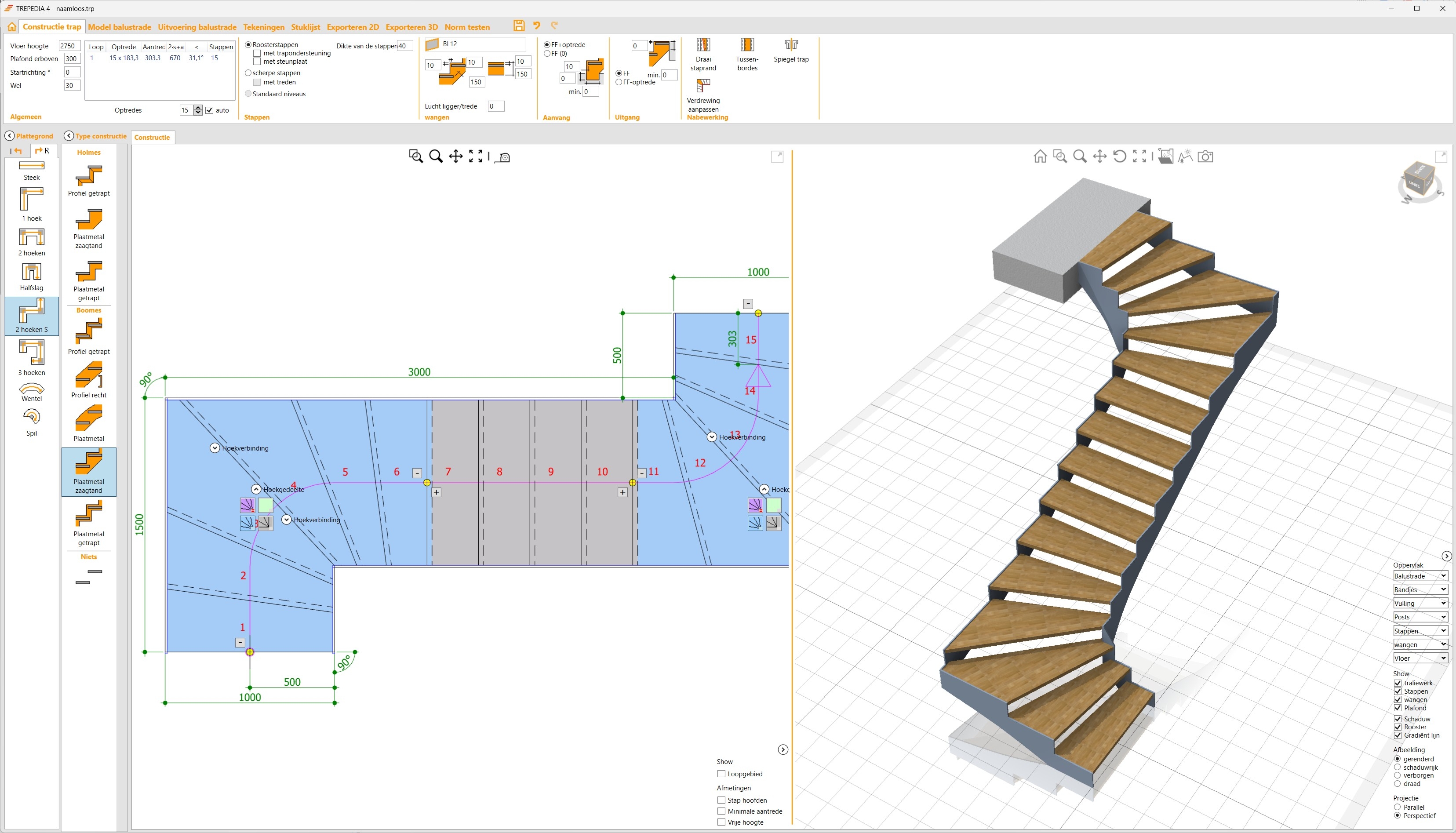

Der Arbeitsbereich ist ausgesprochen übersichtlich. Fast alle Einstellungen werden direkt hier getätigt und die Auswirkung ist sofort sichtbar. Auf Wunsch kann 2D und 3D gleichzeitig angezeigt werden.

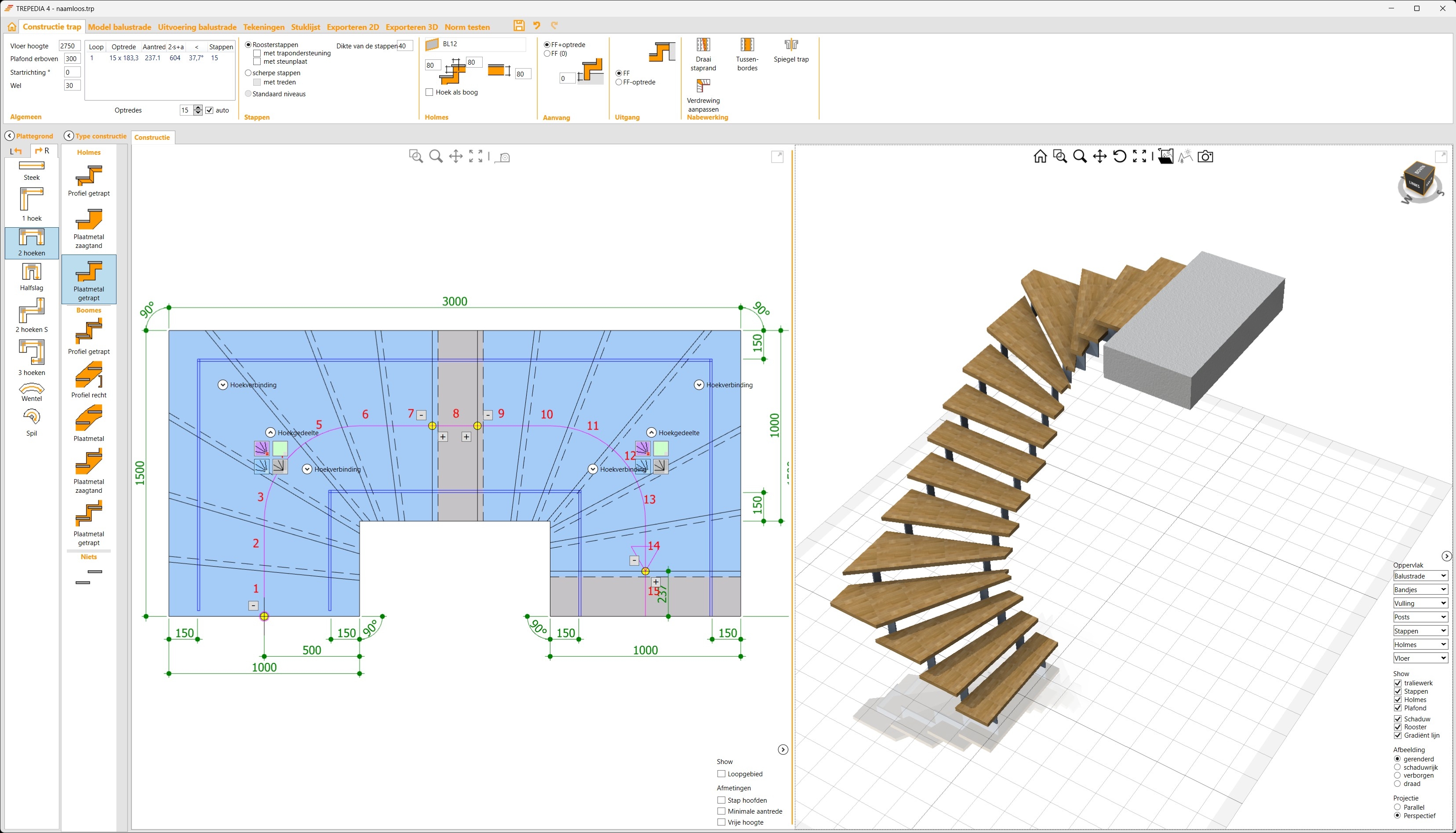

Der Grundriss lässt viele Optionen zu. Er kann z.B. alternativ ohne Holme und dafür mit Stufenkopfmaßen ausgegeben werden. Oder ohne Stufen und nur mit bemaßten Holme, wie es viel Metallbauer gerne haben.
Wangen lassen sich nicht immer sinnvoll als Zeichnung abbilden, z.B. geschwungene Wangen. Da ist der Export als DXF-Datei oft sinnvoller. Bei anderen Bauformen, z.B. Holmtreppen, sind diese Zeichnungen wiederum sehr wichtig.
Wangen und Holme können liegend oder aufrecht mit diversen Optionen dargestellt werden. Wie bei allen Zeichnungen kann sowohl auf DIN A4 als auch 1:1 auf dem Plotter gedruckt werden.

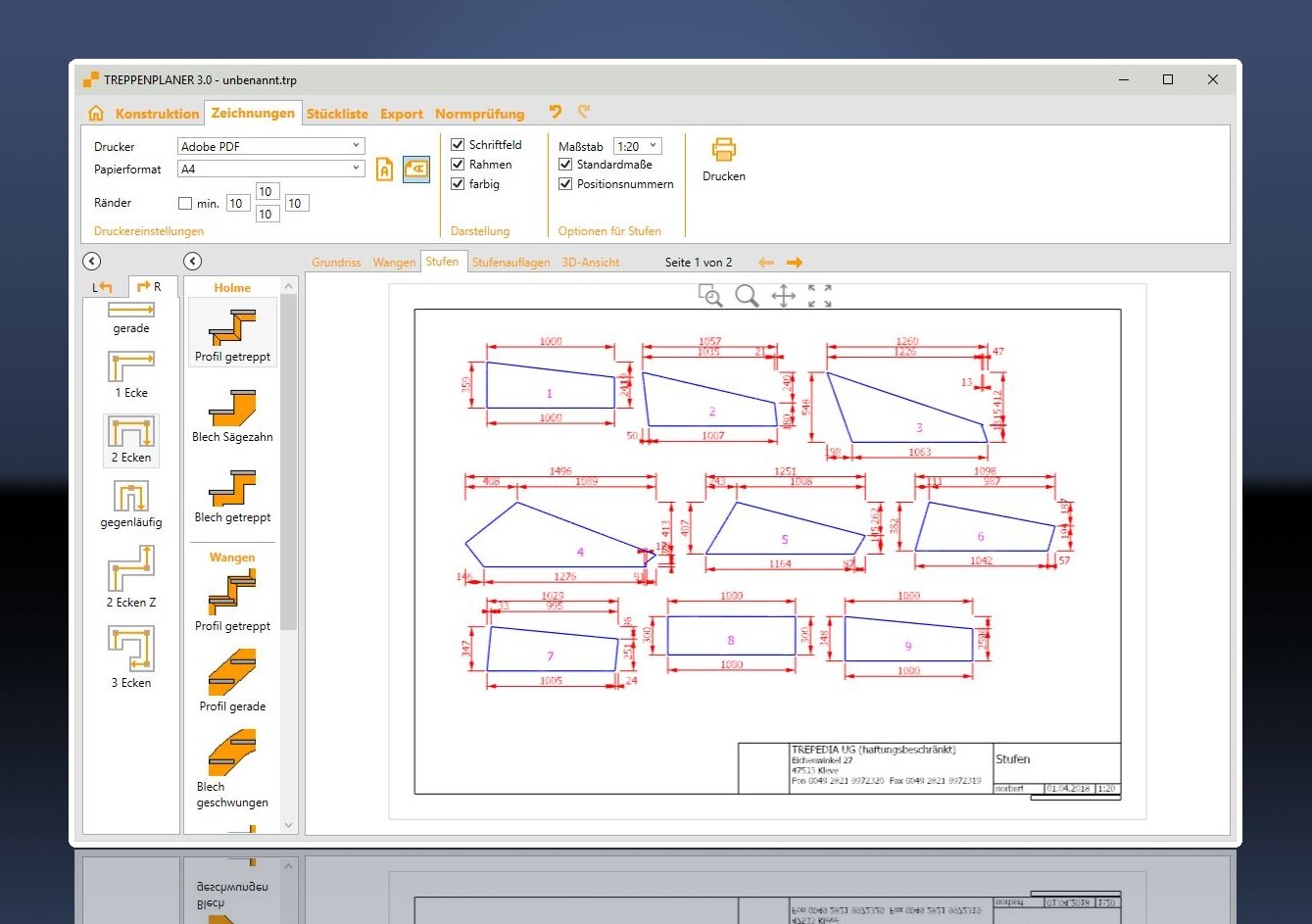

Die Stufen werden wahlweise so dargestellt, dass man sie ohne Winkel anreißen kann.
Die gedruckte 3D-Ansicht ist wichtig für die Akquise.
Insbesondere bei Holmtreppen ist eine vernünftige Stückliste mit allen Sägeangaben wichtig.

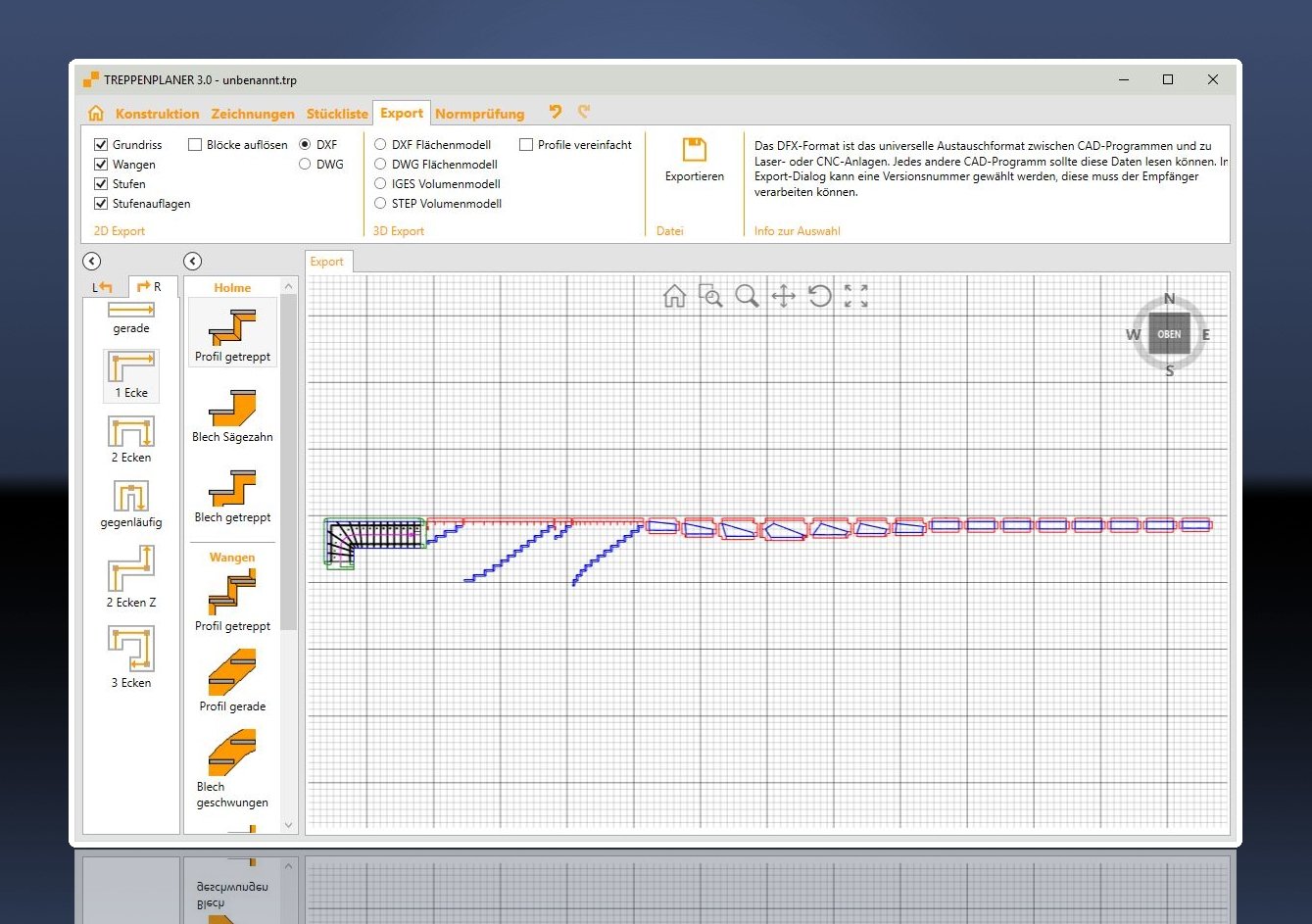

Der „Klassiker“ ist der Export als DXF-Datei. Dieses Austauschformat kann praktisch von allen CAD-Programmen und von jeder Maschinensoftware gelesen werden. Beim Export werden alle Objekte auf getrennte Layer gelegt. Die Bemaßung arbeitet wie es sich gehört mit einem globalen Skalierfaktor, um die Weiterbearbeitung zu vereinfachen. Die Zeichnungselemente können entweder als Blöcke übergeben werden oder als einzelne Zeichnungsobjekte.
Das 3D DXF- und DWG Format übergibt das 3D-Modell der Treppe in Form von Linien und Flächen. In letzter Zeit arbeiten immer mehr Betriebe mit „echten“ 3D Programmen, die Daten Form von Volumen verarbeiten. Diese werden sich über die Exportmöglichkeit als IGES oder STEP Datei freuen, denn hier werden „echte“ Volumendaten übergeben, die für die Weiterbearbeitung oder Integration in andere Projekte bestens geeignet sind.
Im Video wird eine viertelgewendelte Zweiholmtreppe erstellt. Dabei werden "links und rechts" einige Programmfunktionen erklärt.
TREPPENPLANER befindet sich am Ende der Entwicklungsphase und wird bereits von vielen Betrieben getestet.
