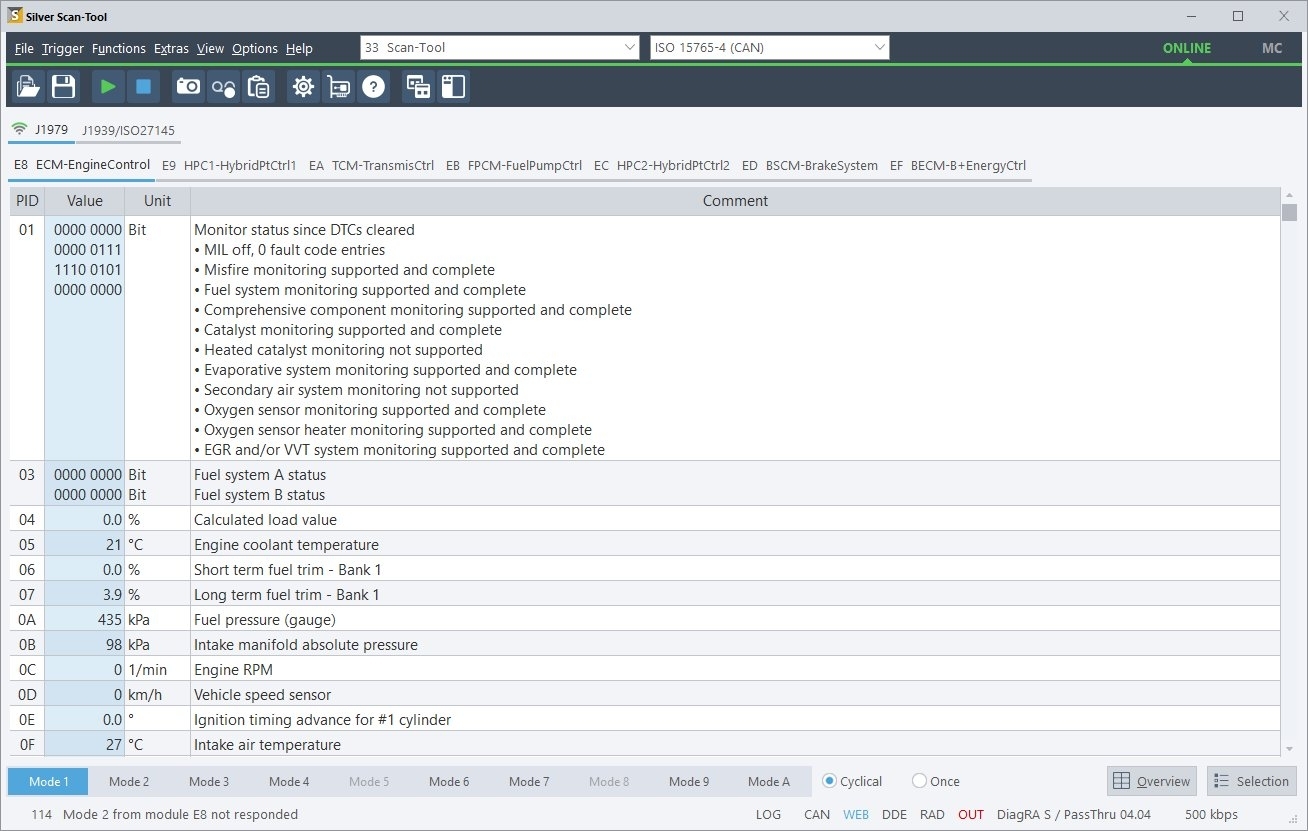

Das Silver Scan-Tool von RA bietet die Testerfunktion zur Diagnose nach SAE J1979, SAE J1939 und ISO 27145.
Einsatzfelder:
Das Silver Scan-Tool ist für die OBDII-/EOBD-/HD-OBD- und WWH-OBD-Diagnose entwickelt worden und beschränkt sich hierbei auf die vom Gesetzgeber geforderte Funktionalität, d.h. es werden die abgasrelevanten Systeme, wie Motor, Getriebe und Abgasstrang selektiv gescannt. Dabei entspricht Silver Scan-Tool der SAE J1979 und der SAE J1939 (Heavy Duty OBD).
Grundfunktionen:
USP:
Ein bemerkenswerter Aspekt ist die notwendige Hardware. Zur K-Leitungsdiagnose erfolgt der Anschluss über einen einfachen Pegelwandler an der seriellen Schnittstelle des PDA’s oder PC´s. Verwendbar sind alle handelsüblichen Pegelwandlerkabel, von denen wir auch Modelle für den Anschluss an den RS232 oder den USB-Port des Computers bzw. den direkten Anschluss an den PDA im Lieferprogramm haben. Für die Diagnose auf dem CAN-Bus werden spezielle CAN-Interfaces benötigt. Einige dieser Geräte wie das Basic+ XS und das LiteXS von I+ME Actia, einige CAN-Adapter von Kvaser oder das USB-to-CAN compact von IXXAT sind ebenfalls direkt bei uns erhältlich.
Es werden zusätzlich alle zur J2534 konformen PassThru-Interfaces und alle Interfaces, die die RP1210 API nutzen, unterstützt.
J1699-3 Prüfablauf:
Basierend auf einem Open-Source(GPL)–DOS-Tool für die Umsetzung der Prüfabläufe der SAE J1699-3 OBDII Compliance Test Cases bieten wir innerhalb des Silver Scan-Tool eine Windows-Oberfläche an, die es ermöglicht, in gewohnter Umgebung die Prüfungen nach SAE J1699-3 durchzuführen.
Der Testablauf prüft die emissionsrelevanten Onboard-Diagnosefunktionen und stellt sicher, dass eine minimale definierte Datenmenge von diesen Funktionen an beliebige konforme Diagnosesysteme geliefert werden. Der Ablauf basiert auf Key-On Engine-Off (KOEO) und Key-On Engine-Running (KOER) Abschnitten und ist in einen statischen und einen dynamischen Test unterteilt. Für die Prüfung werden PassThru-Interfaces nach SAE J2534 verwendet.
Der mitgelieferte Logfile-Formatierer kann für die komplexe Analyse der Logfiles und die Aufbereitung in XML-Dateien verwendet werden. Diese lassen sich für eine übersichtliche Darstellung im Browser oder als PDF-Datei aufbereiten. Die PDF-Dateien enthalten zusätzlich zu den aufbereiteten Daten die Originalinhalte der Logdatei und Links vom formatierten Protokoll zum Original. Unser Tool DiagRA FX kann die XML-Dateien ebenfalls einlesen.
Das Open-Source-Tool ist von der SAE als einziges verbindliches Tool zugelassen und wird im Auftrag der SAE gepflegt. Das SAE J1699-3 Erweiterungsmodul wird gemäß den Regelungen zur Verwendung von Open Source Software kostenfrei als zusätzliche Funktion zur Verfügung gestellt. Leider können wir aufgrund dieser Konstellation die dauerhafte Bereitstellung dieser Funktion nicht gewährleisten. Wir werden jedoch dieses Modul solange wie wirtschaftlich vertretbar und technisch sinnvoll pflegen und anpassen.
PDA-Version und Kompatibilitäten:
Eine funktional eingeschränkte Version vom Silver Scan-Tool ist auch für Windows Mobile PDA´s erhältlich.
Wir weisen darauf hin, dass Silver Scan-Tool auf Desktop-PC´s und Notebooks mit der von uns unterstützten Diagnosehardware im allgemeinen lauffähig ist. Sollten Sie besondere Geräte wie z.B. Tablett-PC´s, PDA´s u.ä. nutzen wollen, empfehlen wir Ihnen einen Blick in unsere Liste unterstützter Geräte (siehe DiagRA-Scan bzw. DiagRA-Scan-CE) und in unseren Kabelsalat. Diese Liste enthält ebenfalls die Geräte, die für die Nutzung von Silver Scan-Tool für Windows Mobile freigegeben sind.
Alle Ingenieure und Personen, die OBDII/EOBD/HD-OBD-Diagnosedaten aus Fahrzeugsteuergeräten auslesen möchten.
