224 Abwicklungen mit und ohne Falze, 3 D Darstellung, DXF Ausgabe

BLECHABWICKLUNG  (Stichwörter: Blech, Tankkonstruktion, Lüftungskanäle)

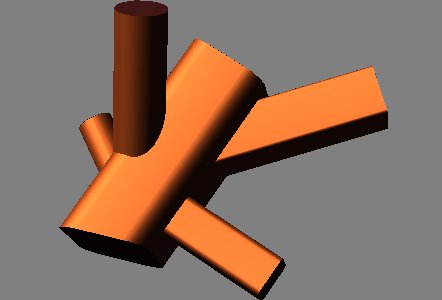

Mit BLECHABWICKLUNG können etwa 240 verschiedene Typen von Blechab­wicklungen bearbeitet werden. Damit kön­nen Sie sehr einfach räumliche Gebilde wie Behälter, Über­gangs­­stücke, Lüftungs­ka­­näle, Silos, Rohrkrüm­mer, Rohr­­ab­zwei­ge, Förder­schnecken, usw. abwickeln. Aus dem Auswahl­menü (Abb. 1) wird der ge­wünsch­te Fall ausgewählt und die Maße direkt einge­geben (Abb. 2). Dann erhalten Sie die maß­stäbliche dreidimen­sionale Figur am Bild­schirm – zur ersten Sicht­kontrolle. Per Maus­klick wird die maß­stäbliche Abwick­lung aufgerufen.

Aus der zweidimensionalen Abwicklung lassen sich dann mit Hilfe von Bearbei­tungsparametern wie Biegelinien, Brenn­schnittzugaben, Falzrändern etc. aus Roh­blechen die zu fertigenden Pro­dukte kom­fortabel herstellen. Die Lage der Schweiß­naht lässt sich interaktiv einstellen (Abb. 4 und 5):

Bei großen Abwicklungen können diese als Puzzle aus mehreren kleinen Blechen zu­sammengesetzt werden. Hierzu wird ein Netz aus Blechplatten vorgegebener Größe über die Abwicklungskontur gelegt und mit der Maus so verschoben, dass eine opti­male Materialausnutzung entsteht. Koor­dinatenangaben erfolgen dann für jede Blechtafel extra.

Ebenso können die Abwicklungen im Maß­stab 1:1 als Puzzle ausgeplottet werden.

Technische Kalkulationswerte wie Ab­wick­lungslänge und -breite, Tafelmaße, Tafel­gewich­te, Schn­itt- und Schweiß­naht­längen usw. können für jeden Fall in einer Ta­belle ausgedruckt oder an EXCEL über­geben werden.

Bei Anschluss einer NC-Steue­rung wird bevorzugt eine bo­gen-linieninterpolierte Datenausgabe ge­wählt: Die Kontur besteht dann aus Korbbögen und geraden Linien. Beim Aufreiben von Hand kann zwischen x-y-Koordinaten und einer Zirkelkonstruktion gewählt werden.

Die Genauigkeit der Blechabwicklungen wird als Berechnungs­toleranz in Millimetern einge­geben. Eine geringe vorgegebene Genauig­keit vermindert insbeson­dere die An­zahl der aufzureißenden Koordi­naten.

Viele Parameter können geändert werden, wodurch BLECHABWICKLUNG sehr flexi­bel und mächtig ist.

Hier einige Punkte:

• Falzränder anfügen
• Zugaben anfügen mit / ohne Aus­klinkungen
• Puzzle
• Regelmäßige Teilung
• Beliebige Teilung
• Schweißnaht wählen
• Schweißnaht optimieren
• Genauigkeit der Linieninterpolation
• Genauigkeit der Bogeninterpolation
• Stanzenlänge
• Anzahl der Biegelinien
• Zeichnen mit verkürzten Biegelinien
• Biegewinkel zeigen
• Ursprung definieren
• Koordinatennetz darstellen
• Stege herstellen
• Kerben herstellen
• Koordinatenpunkte sichtbar machen
• Markierung umhüllendes Rechteck
• Mindestabstand zwischen Figuren
• Konturen entfernen




Mit dem Modul Bemaßung kann jede Länge, jeder Winkel und jede Krümmung bemaßt werden. Mit dem Modul Verschachtelung lassen sich Blechabwicklungen mit der Maus verschieben und drehen, um sie in ein vorgegebenes Blech zu verschachteln.

Mit dem Modul Beschriftung lassen sich Abwicklungen beschriften und als DXF File exportieren, ebenso die Konturen und Biegewinkel. Zu jeder Kontur eines Abwicklungs­falles können gleichmäßige oder ungleich­mäßige Falzrän­der erzeugt werden.

Für die wichtigsten Fälle können alternativ Stutzen als “aufgesetzt” oder “durchge­steckt” eingegeben werden.

Für häufig verwendete Fälle werden in einer Tabelle die Biegewinkel zu jeder Biegelinie angegeben.

FASSADENBLECH

Fassadenblech dient zum Entwurf, zur Berechnung, 3D-Darstellung und Abwick­lung von eckigen Blechkörpern, wie Schrän­ken, Behältern, Gehäusen usw. Das Pro­gramm beinhaltet 51 Makros für verschie­dene Stan­dardvarianten. Der Kun­de kann aber auch selbst neue Makros durch bloßes Skizzieren entwerfen. Die Ergebnis­se wer­den für CAD-Systeme im DXF-Format und auf einem Drucker oder Plotter ausge­geben.

Das Programm FASSADENBLECH über­gibt die Abwicklungen an verschiedene Module des Programms BLECHABWICK­LUNG, wodurch folgende Möglichkeiten er­öffnet werden:

• Falzränder anfügen
• Zugaben anfügen
• Stanzwerkzeuge vorgeben
• Stege vorsehen
• als Puzzle ausgeben

Nach dem Start erscheint ein Auswahl­menü mit den verschiedenen Makros wie bei BLECHABWICKLUNG.

• Tankbau
• Lüftungsbau
• Reparaturwerkstätten
