Smap3D Isometric - Isometrien für die Rohrleitungsfertigung

Smap3D Isometrie / Rohrleitung

Smap3D Isometric - Isometrien für die Rohrleitungsfertigung








Demoversion

Smap3D Isometrics - Isometrien für die Rohrleitungsfertigung

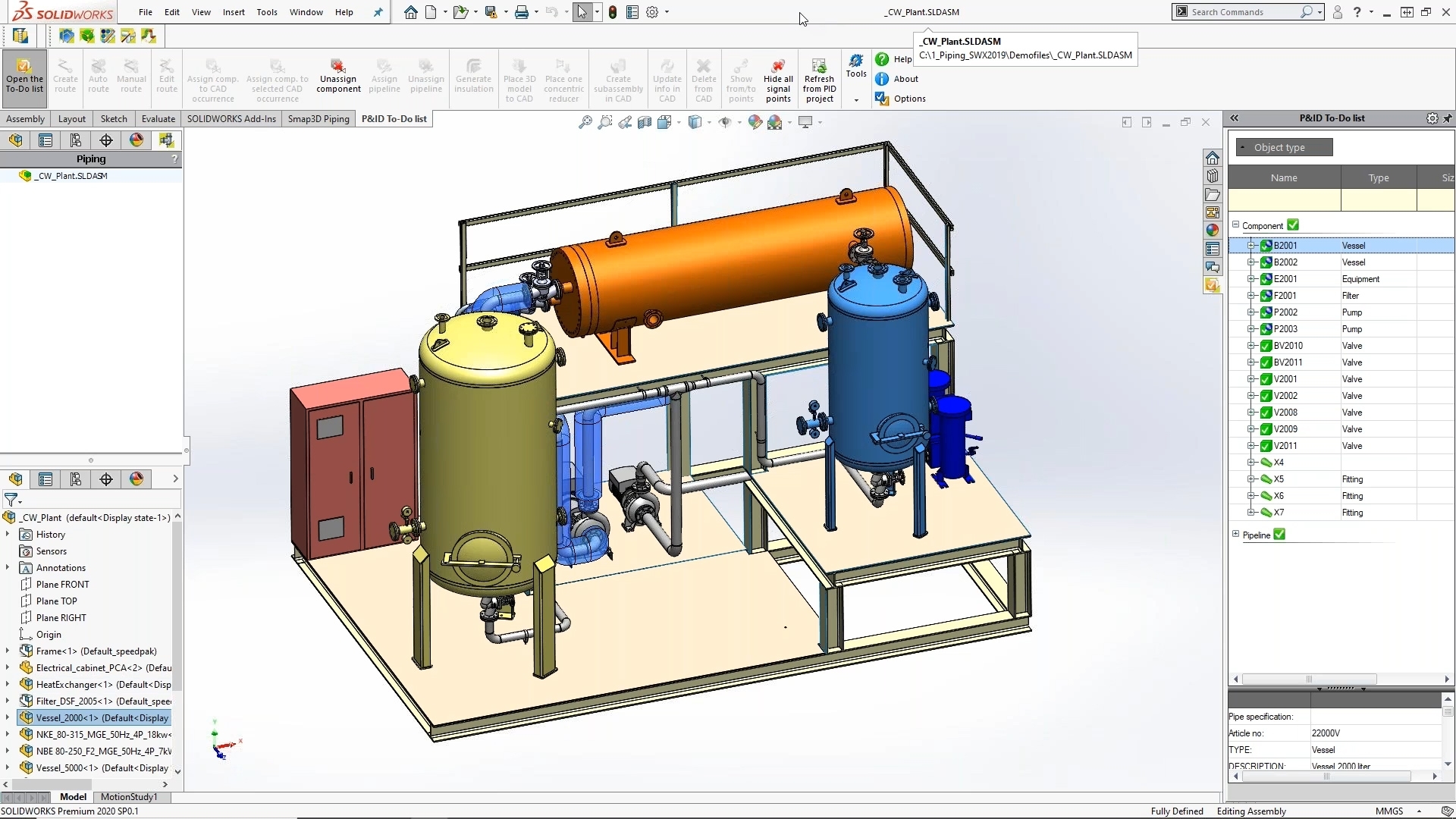

Smap3D Isometrics überzeugt Anwender vor allem durch das automatische Erzeugen von Isometrien und Listen. Die Software ist einfach zu installieren und äußerst benutzerfreundlich. Rohrleitungsisometrien werden mithilfe der Softwarelösung direkt per Klick aus der 3D-Baugruppe im 3D-CAD erzeugt.

Rohrleitungen in verfahrenstechnischen Anlagen beispielsweise sollen verschiedenen Anforderungen genügen, dies reicht von unterschiedlichen Temperaturen und Drücken bis hin zu speziellen Werkstoffen. Die Rohrleitungsisometrie präsentiert die zu bauende Rohrleitung mit sämtlichen Einzelheiten und Dimensionen in Länge, Breite und Höhe, allerdings nicht maßstäblich. Die Hauptachsen der drei Dimensionen schneiden sich im Winkel von 60 Grad.

Ihre Vorteile:

  • Durch das vollautomatische Erstellen von Isometrien Fehler reduzieren
  • Durch Vermeiden von Medienbrüchen durch automatisierten Erhalt der Listen hohe Effizienz
  • Schnelle Übergabe der Rohrleitungsdaten an externe Programme
  • Die Oberfläche kann benutzerfreundlich angepasst bzw. konfiguriert werden

Das integrierte ISOGEN® erkennt verschiedenste Stücklisten wie Material-, Zuschnitt- und Schweißlisten und generiert sie wahlweise auf der Zeichnung oder ASCII-Datei. So können sie auch an ein Warenwirtschaftssystem weitergegeben werden. Durch die Ausgabe von PCF-Dateien können verschiedenste Simulations- und Berechnungs-Tools angebunden werden (z.B. ROHR2, CAESAR II). ISOGEN® verarbeitet sämtliche Informationen und erstellt automatisch die Isometriezeichnung im DXF, DFT, SLDDRW oder DGN (MicroStation) Format.

Abkürzungen:
DXF: Drawing Interchange Format
SLDDRW: SolidWorks Drawing
DGN: Design file
Zielgruppen:
  • Rohrleitungsbau
  • Anlagentechnik
  • Anlagenbau
  • Verfahrenstechnik
  • Weitere Industriebetriebe und KMUs
Referenzen:
  • Krones AG, Deutschland
  • Grundfos Holding, Dänemark
  • Cougar Sales, USA
  • TechnoAlpin, Italien
  • ferroDECONT, Österreich
  • Kaspar Schulz, Deutschland
  • Zeppelin Power Systems, Deutschland
  • plan-eta, Deutschland
  • Siemens s.r.o., Tschechien
  • Siemens Ltd., China
  • KAESER Kompressoren, Deutschland
  • Schwanner GmbH, Deutschland
  • Kilger GmbH, Deutschland
Kontakt:
Nachricht senden
Informationsmaterial
URL anfordern
Anfordern Online-Vorführung
Termin anfordern
Anwenderbericht
URL anfordern
Software-Exposé
URL anfordern

Funktionen:
2D-Darstellung
2D/3D Ansichten
3D-Darstellung
Analyse und Auswertung
Anlagenplanung
Ausrichtfunktion
Collaboration
Datenaustausch
DX/DWG
DXF- und DWG-Import
Fehlertoleranz
Formänderungen und Nachmodellierungen
Konstruktionshilfen
Preis:
auf Anfrage

Lernen Sie die Software näher kennen! Fordern Sie einen Videotermin für eine persönliche Präsentation an!

Technische Angaben:
webbasiert:
nein
SaaS, Cloud:
nein
On-Premises (lokale Installation):
ja
multiuser-fähig (netzwerkfähig):
ja
mandantenfähig:
nein
Wartung:
gegen Entgelt
Customizing-Option:
gegen Entgelt möglich
Sitz des Herstellers:
Deutschland
Schulung:
gegen Entgelt
Hotline:
gegen Entgelt
Installationssupport:
im Preis enthalten
Dokumentation:
Handbuch, Demoversion, Technische Dokumentation
Systemvoraussetzungen:
kompatible Betriebssysteme (läuft mit):
Win 11
Win 10
Win 8
Win 7
Win Server
Mainframe basierend
Unix basierend
Linux basierend
Mac OS
Mobile Betriebssysteme (unterstützt):
iOS
Android
Zusätzliche Soft- und Hardwareanforderungen:
Smap3D Isometrics benötig die Anbindung an Smap3D Piping.
