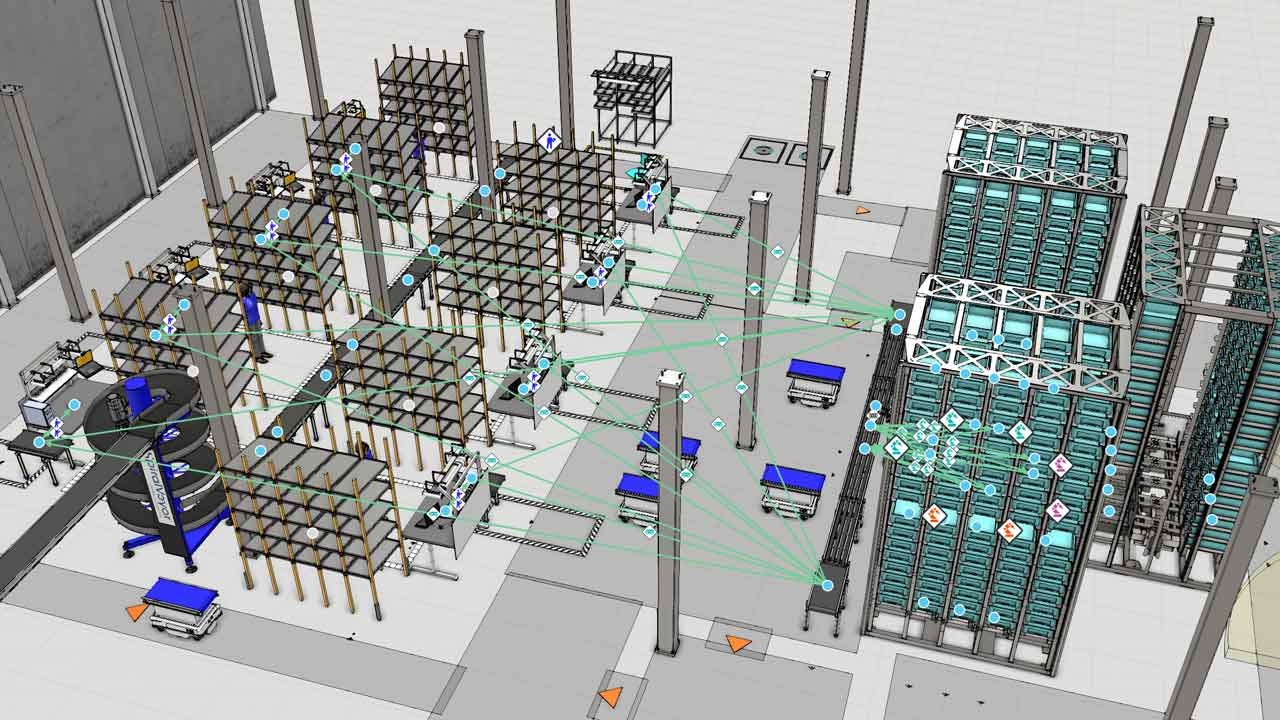

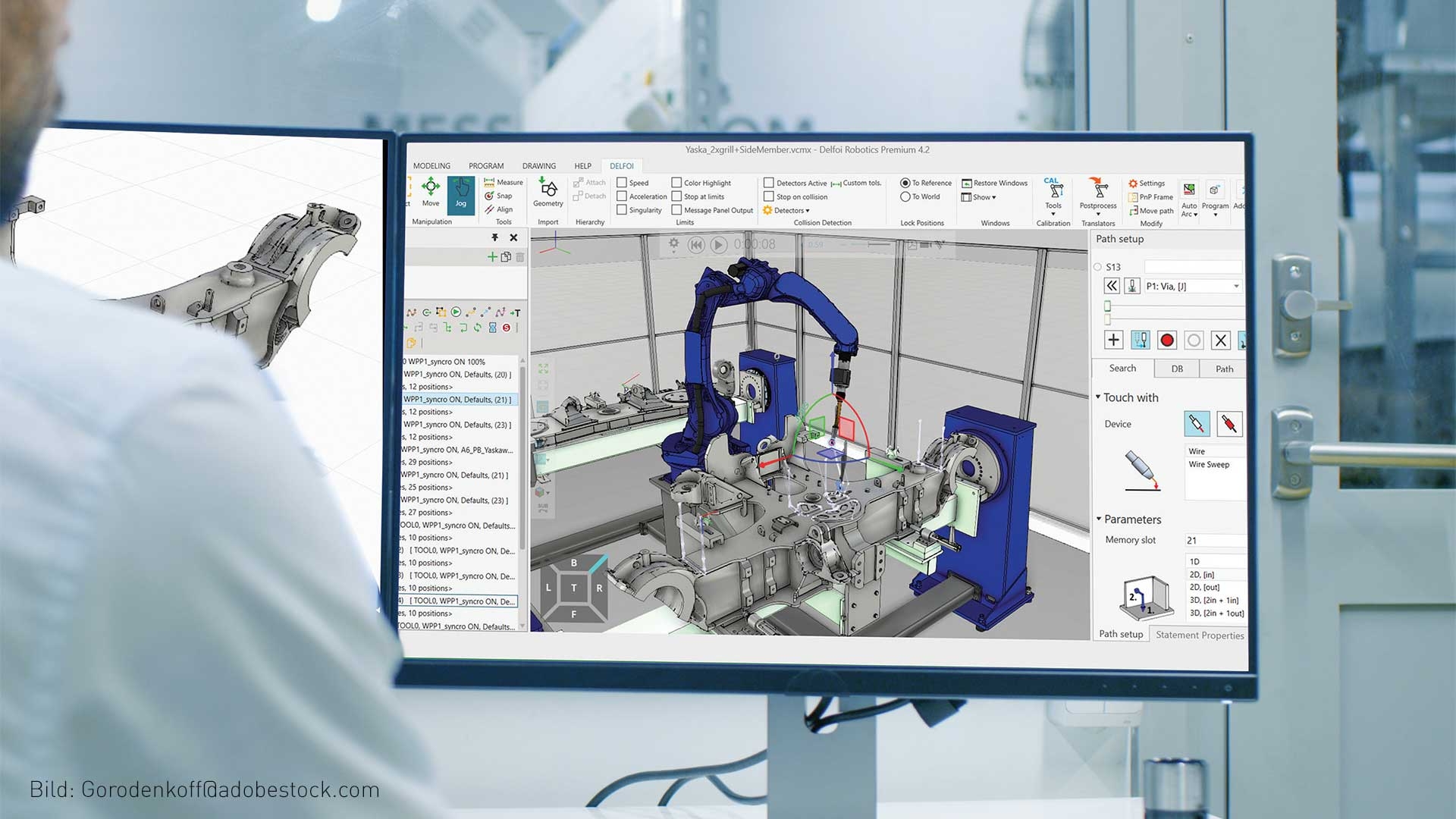

3D Materialfluss und Robotersimulation: Simulation und Visualisierung - die Visual Components Produktplattform

Fabrikplanungstool

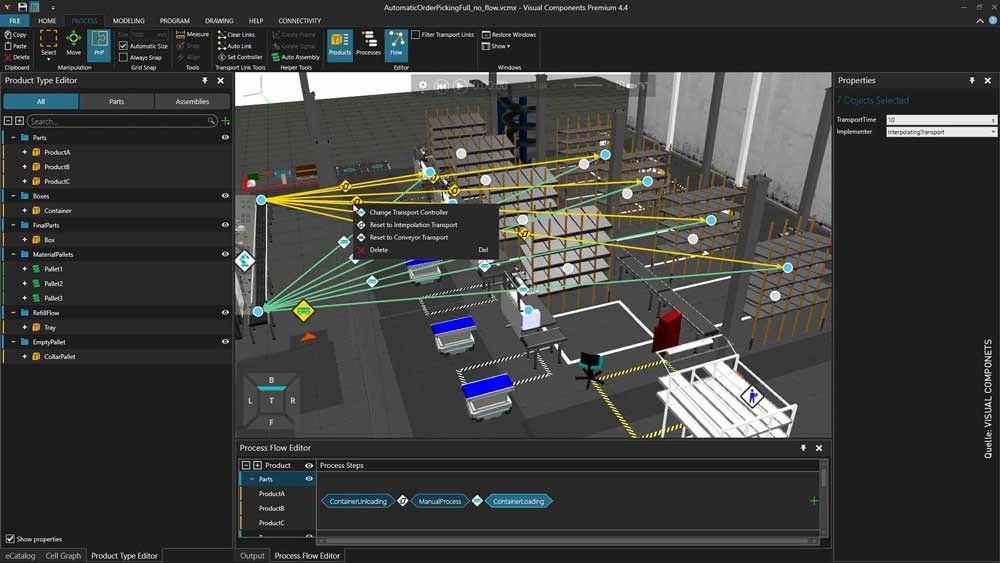

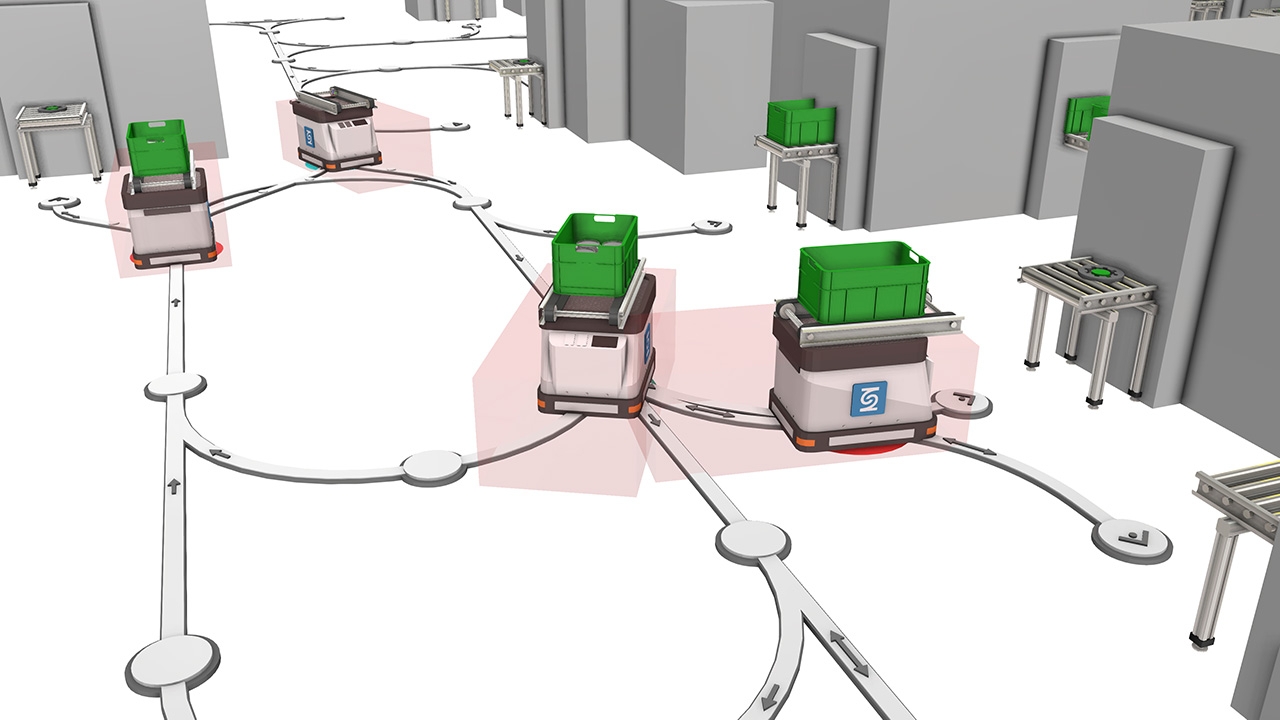

Visual Components ist eine Simulationssoftware, die es Maschinen-/Anlagenherstellern und Systemlieferanten ermöglicht, eigene Komponentenbibliotheken zur Visualisierung und Simulation zu erstellen, um die kundenspezifische Entwicklung von Maschinen und Anlagen bereits in der Konstruktionsphase zu begleiten. Dabei ist es möglich Komponenten komplett neu zu entwerfen, vorhandene CAD-Konstruktionsdaten über Schnittstellen in die Software einzulesen oder Änderungen in vorhandenen Komponenten vorzunehmen. Mit Hilfe vorgegebener Menüpunkte werden die Rohdaten der Bauteile, Anlagen oder Roboter mit entsprechenden simulationsrelevanten Funktionalitäten, Bewegungen, Parametern sowie Schnittstellen zu anderen Komponenten versehen.

Die Komponentenbibliothek dient als Grundlage zur Abbildung, Analyse und Optimierung einzelner Maschinen, Roboter oder gesamter Produktionslinien. Unter anderen werden durch Simulationen, Offline-Programmierungen der Anlagensteuerungen und Testläufe in Echtzeit Schwierigkeiten und Engpässe im Produktionsprozess vorab erkennbar, womit sich Schwierigkeiten in der Anlaufphase von Komplettsysteme vor Inbetriebnahme abstellen lassen.

Das Programmieren eigener Applikationen mit der Systemsprache Python Script wird den Anwendern in einer Schulung (ca. 3 Tage) vermittelt.

Vertriebsunterstützung

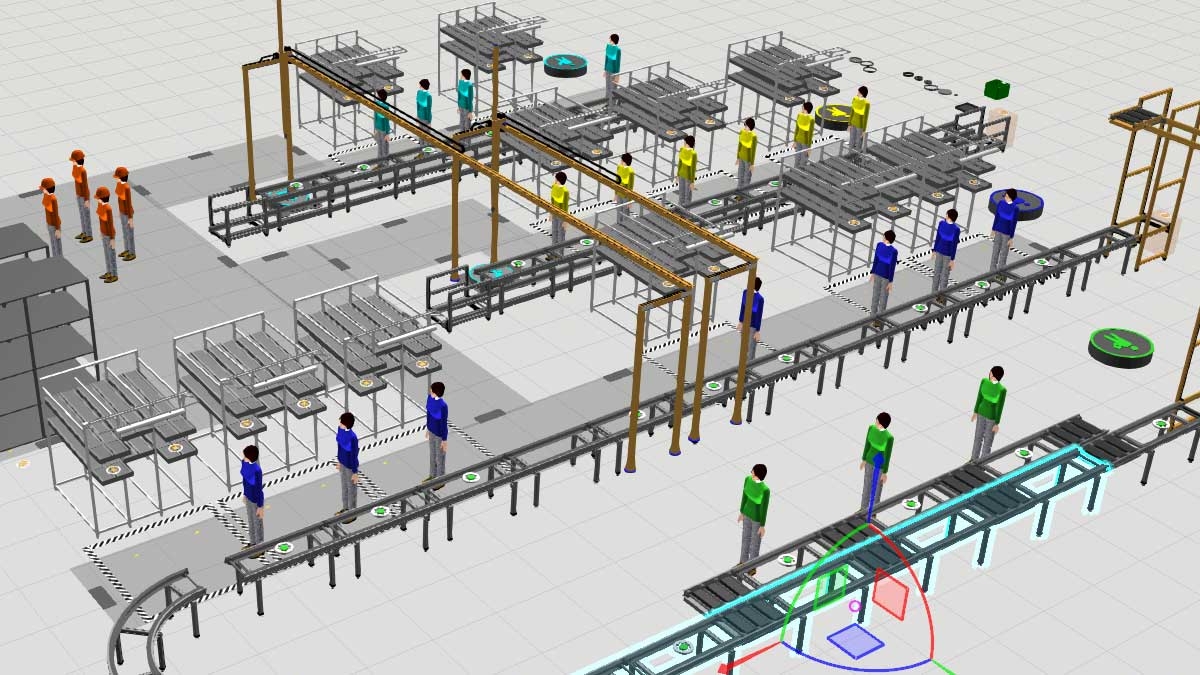

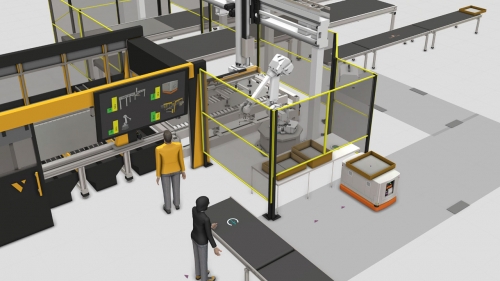

Visual Components wird auch von Vertriebs- und Marketingmitarbeitern zur Verkaufsunterstützung eingesetzt. Die einfache Bedienung der Software per drag-and-drop, sowie die innovative Snap-together Funktionalität erlauben es dem Anwender, je nach Umfang innerhalb kürzester Zeit Komponenten aus vorhandenen Bibliotheken zu kundenspezifischen Anlagen zu kombinieren oder gesamte 3D Layouts entsprechend der eingehenden Kundenanfragen zu erstellen. Dabei sind vordefinierte Parameter, wie beispielsweise Länge, Breite, Geschwindigkeit der Komponenten jederzeit kundenspezifisch einstellbar.

Die erstellten 3D Layouts können als Dateien in Angebote, Präsentationen und Marketingunterlagen eingebunden werden und dienen so bereits in der Angebotsphase als professionelle Unterstützung. Des Weiteren lassen sich mit wenigen Handgriffen nachvollziehbar Statistiken und Auswertungen zu Simulationsergebnissen, sowie Stücklisten der gewünschten Komponenten erzeugen. Das kompakte Format der erstellten Modelle lässt ebenfalls ein Versenden per Mailanhang zu, so dass beim Kunden eine zeitnahe Präsentation innerhalb verschiedener Unternehmensebenen möglich wird. Für Messeauftritte und Präsentationen können Bilder und Videos in hochwertiger Qualität und in den gängigsten Graphikformaten erstellt werden.

Der Einsatz für Marketing und Vertrieb ist bereits mit geringem Schulungsaufwand möglich.

Zur Präsentation steht dem Nutzer ein animiertes 3DPDF zur Verfügung, welches er auch schnell weiterversenden kann. Eine Installation ist dabei nicht notwendig. Ebenso können auch sehr schnell Filme aus dem Tool erstellt werden.

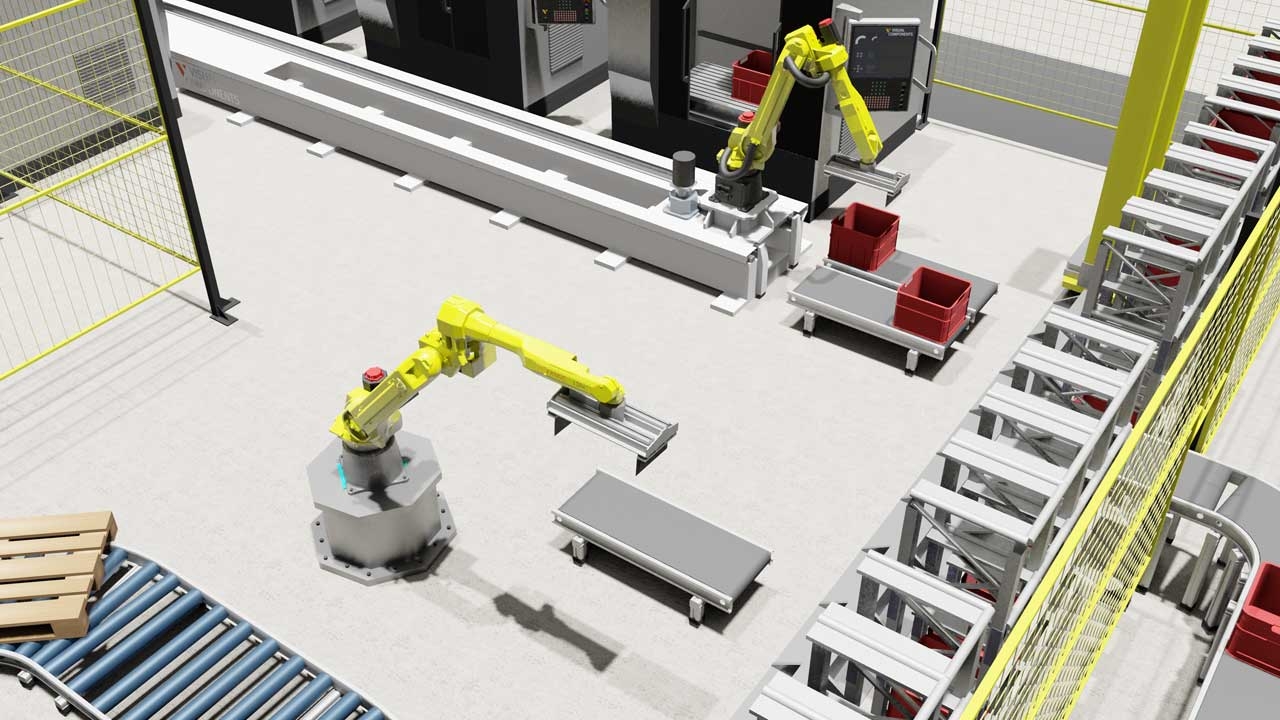

Funktionalität:

• schnelle und einfache Anlagen- und Maschinenkonfiguration
• Produktionsabläufe simulieren und testen in Echtzeit
• wieder verwendbare Komponentenbibliothek
• Anpassung von Parametern
• Filter für den Import von CAD-Daten und anderen formaten
• Erstellung von Stücklisten
• Einfache drag-and-drop Funktionalität

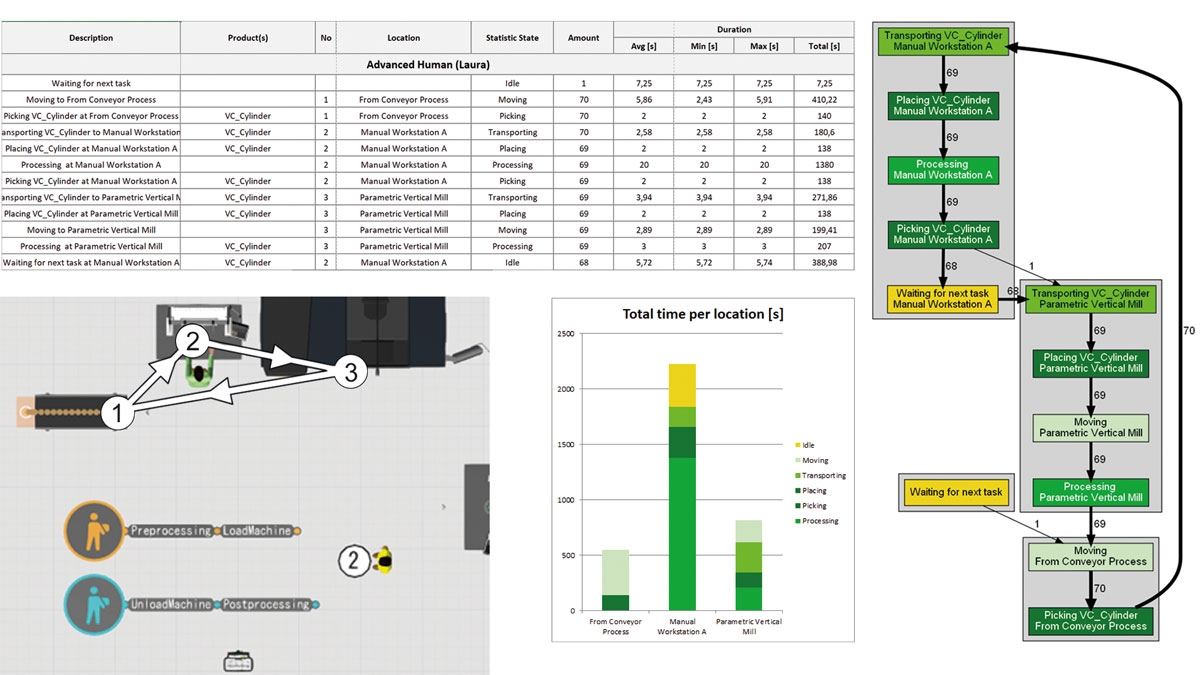

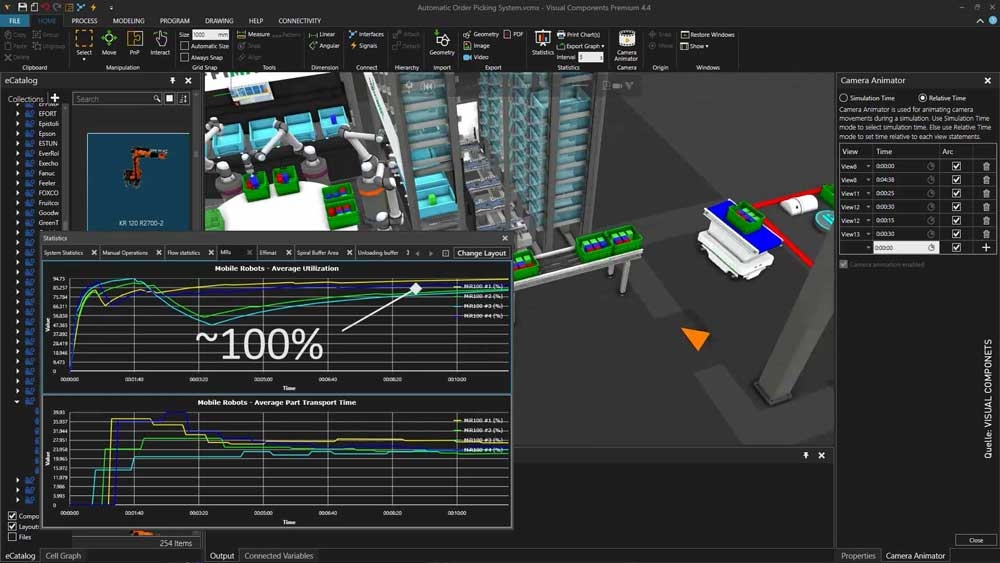

• Statistiken erstellen und exportieren in Excel
• kompakte Layoutfiles für die Versendung per eMail
• Erstellung von hochwertigen Bildern und Videos zu Marketingzwecken

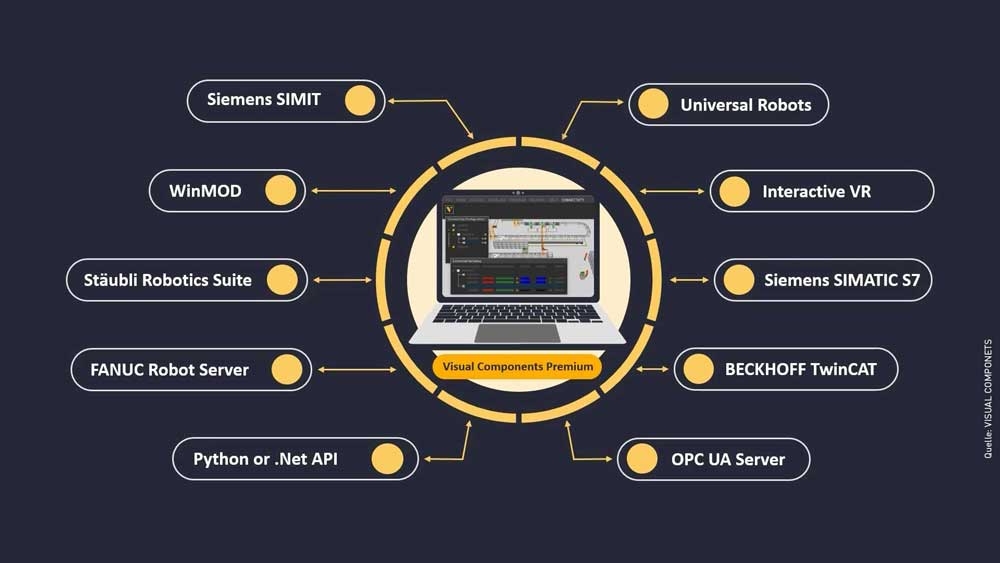

Schnittstellen:

Import/Export Filter:

• 2D Formate: BMP, TGA, JPEG, TIF
• 3D Formate:
• 3DS: 3D Studio Objekt- und Materialdateien
• DXF: AutoCAD 3D Objektdateien
• STL: Stereo lithography files
• WRL: VRML Version 1.0 Dateien
• RF: Tecnomatix Robface F4 Dateien
• PRT: v14 lgrip/Quest/VNC Dateien

CAD-Reader für alle gängigen CAD Programme:

• CATIA V4
• CATIA V5
• CATIA V6
• Unigraphics
• Creo Parametric / Pro/Engineer
• SolidWorks
• Parasolid
• JT
• ACIS
• IGES
• STEP
• Autodesk Inventor
• VDA-FS
• Solid Edge
• I-deas / Siemens PLM Software's NX

Systemvoraussetzungen:

Mindestanforderungen

• CPU: Intel i5 oder vergleichbarer Prozessor
• 4 GB RAM Arbeitsspeicher
• Grafiktreiber (jüngste Generation) mit
• integriertem HD440
• Auflösung der Grafikanzeige mindestens 1280 x 1024
• Maus mit drei Tasten (links, Mitte, rechts)
• Betriebssystem Windows 7 bis Windows 10
• 64-Bit-Version

Empfohlene Spezifikationen

• CPU i7 Intel oder vergleichbarer Prozessor
• 8 GB RAM Arbeitsspeicher oder mehr
• Grafiktreiber (professionelle Grafikkarte) wie Nvidia
• Quadro oder AMD FirePRO mit mindestens 2 GB
• dediziertem Speicher
• Auflösung der Grafikanzeige 1920 x 1080 Full HD
• Maus mit drei Tasten (links, Mitte, rechts)
• Betriebssystem Windows 7 bis 10, 64-Bit-Version

• Maschinen- und Anlagenbau aller Branchen
• Automatierungs- und Fördertechnik
• Systemintegration
• Roboterhersteller
• Prozessindustrie
• Verpackungsindustrie
• Mess- und Steuertechnik
