Smap3D Plant Design: 3D CAD für Rohrleitungen und Anlagenbau

Smap3D Plant Design: Intelligente Lösung für 3D-Rohrleitungs- und Anlagenplanung
Kompatibel mit









Smap3D Plant Design: Mit Rohrklassen einfach und komfortabel 3D-Rohrleitungen planen

Smap3D Plant Design ist entwickelt für das Planen von 2- und 3D-Rohrleitungssystemen.  Die dreiteilige Software-Lösung basiert auf einer zentralen Definition von Rohrklassen. Dabei wird einmalig unternehmens- oder projektspezifisch die Zugehörigkeit von Komponenten wie Fittings oder Armaturen zu Rohrleitungsmerkmalen wie Durchmesser oder Medium  definiert.

 Smap3D Plant Design: P&ID, 3D Piping und Isometrie

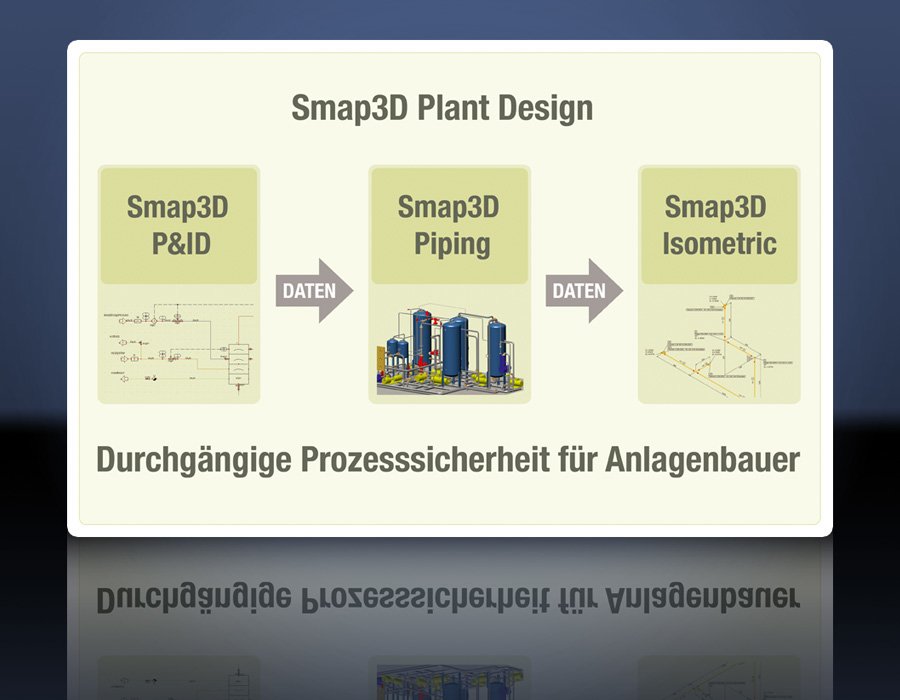

Die Kombination der drei Smap3D Plant Design-Module P&ID, Piping und  Isometrie wird für eine durchgängige Prozesskette verwendet. Die Weitergabe von verfügbaren Informationen und Daten  erfolgt über automatische Programmverbindungen, ohne die erneute Durchführung eines Exports oder Imports.

Die Module Smap3D P&ID und Smap3D Piping werden durch die sogenannte  P&ID To-Do-Liste verbunden. Sie stellt relevante, konfigurierbare P&ID Attribute in der 3D-CAD-Umgebung zur Verfügung.

  • Smap3D P&ID

Smap3D P&ID ist eine datenbankbasierende und CAD-System unabhängige Software. Mit diesem Modul werden Zeichnungen, Daten, Auswertungen und Prüfungen erzeugt. Zeichnungsblätter, Projektblätter und Berichte sind templatebasiert und damit konfigurierbar. Smap3D P&ID enthält neben Symbolbibliotheken (ISO/DIN, ANSI/ISA) einen Symbolgenerator für eigene Symbole, eine Komponentendatenbank, automatische TAG-Nummern-Abfrage und einen Design-Check für unter anderem Vollständigkeits- und Plausibilitätsprüfungen.

  • Smap3D Piping

In Kombination mit Smap3D Piping entsteht aus einem CAD-System eine 3D-Anlagenbaulösung.

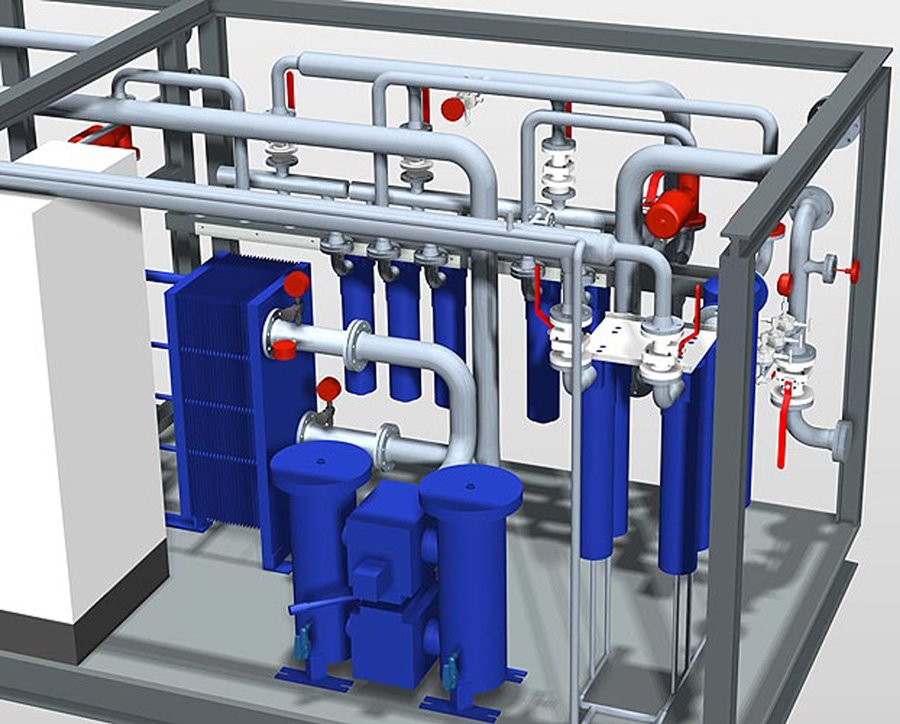

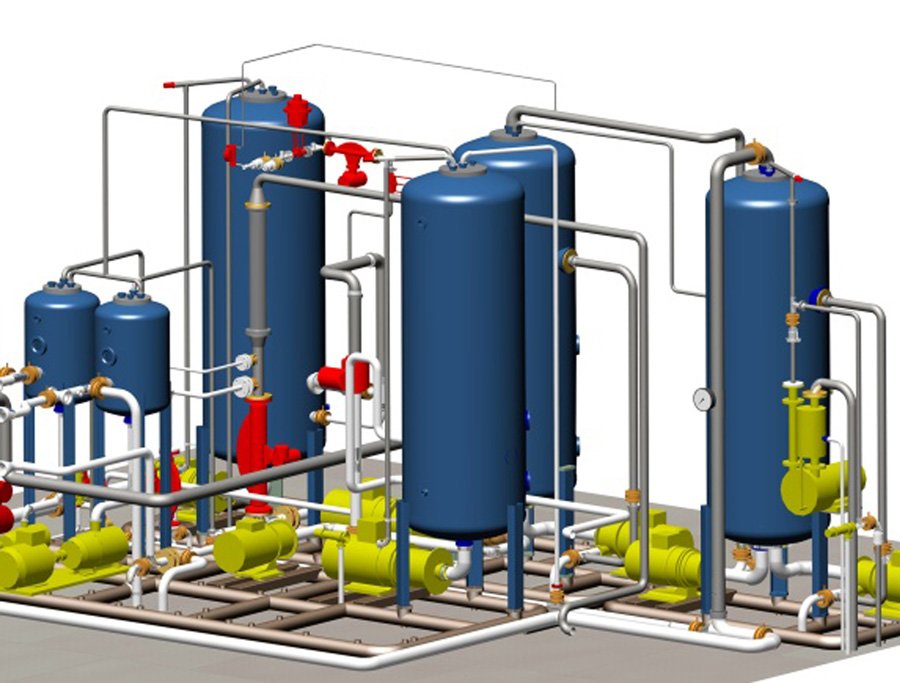

Smap3D Piping agiert als ein Add-In im CAD-System. Es automatisiert die Planung und Änderung von 3D-Rohrleitungen in 3D-Baugruppen. Smap3D Piping wertet gezeichnete Linienelemente aus und erstellt zusammengehörige Rohrleitungspfade. Gleichzeitig werden die Fittings aus der Normteilbibliothek auf diese Pfade platziert und die notwendigen Rohre dazwischen generiert.

Smap3D Piping enthält 3D-Normteilbibliotheken und Smap3D PartFinder für den sofortigen Einsatz der Software.

  • Smap3D Isometrie

Die Software Smap3D Isometrie erstellt Isometriezeichnungen automatisch und exportiert dazu Informationen zu den 3D-Rohrleitungen. Beim Erstellen von Isometrien werden die Stücklisten vom integrierten ISOGEN® erkannt und weiterverarbeitet. Als Zeichnung oder ASCII-Datei  können Stücklisten wie Material-, Zuschnitt- und Schweißstücklisten an ein Warenwirtschaftssystem ausgegeben werden.

Nutzen beim Einsatz von Smap3D Piping

  • Umfangreiches Paket von 3D-Normteilen für Anlagenbau verfügbar
  • Bibliothek leicht mit beliebigen Komponenten erweiterbar
  • Automatische Generierung von kompletten Rohrleitungen
  • Flexibles Einbauen von zusätzlichen Komponenten
  • Automatische Aktualisierung nach Änderungen
  • Alle Werkzeuge zur Rohrklassenerstellung und -pflege enthalten
  • Ein einziges Werkzeug zur Erstellung von runden und auch nicht runden Leitungen

Unsere Software-Lösung ist einfach zu installieren und zu bedienen. Und sie ist zudem wesentlich preiswerter als eines der „großen“ Anlagenplanungssysteme (Plant-Design-Systems).

Funktionen:
2D-Darstellung
2D/3D Ansichten
3D-Darstellung
Analyse und Auswertung
Anlagenplanung
Ausrichtfunktion
Collaboration
Datenaustausch
DX/DWG
DXF- und DWG-Import
Fehlertoleranz
Grafische Bearbeitung
Konstruktionshilfen
Multilayer
Projektmanagement
Simulation
Workflowstatus
Zielgruppen:

Smap3D Plant Design deckt die Anforderungen vieler unterschiedlicher Branchen ab. Mit der Software-Lösung schließen wir die Lücke zwischen Anlagen-, Apparate- und Maschinenbau. Dies gilt für Ingenieurbüros und Planungsdienstleister genauso wie für den fertigungs- und montageorientierten Rohrleitungsbau.

Smap3D Plant Design wird vor allem in folgenden Branchen eingesetzt:

  • Anlagenbau: Destillationsanlagen, Filtrationsanlagen, Mischanlagen, Dosieranlagen, Fermentationsanlagen, Enthärtungsanlagen, Entsalzungsanlagen, Reinigungsanlagen, Reinstwasseranlagen, Pharmawasseranlage, Reinstdampfanlagen, Umkehrosmoseanlagen
  • Maschinenbau: Maschinenverrohrung, Hydraulische Verrohrung, Pneumatische Verrohrung, Kühlmittelversorgung, Reinigungsmittelversorgung, Schmiermittelversorgung, Kraftstoffversorgung
  • Apparate- und Behälterbau: (Druck-) Behälter, Kolonnen, Reaktoren, Wärmetauscher, Pumpenstationen
  • Umwelt- und Wassertechnik: Biogasanlagen, Gasreinigungsanlagen, Wasseraufbereitungsanlagen, Wasserentgasungsanlagen, Abwasserbehandlungsanlagen, Destillationsanlagen, Filtrationsanlagen, Enthärtungsanlagen, Entsalzungsanlagen, Reinigungsanlagen, Reinstwasseranlagen, Umkehrosmoseanlagen
  • Nahrungsmittel- und Getränkeindustrie: Brauwasseraufbereitungsanlagen, Zuckerlöseanlagen, Getränkeentgasungsanlagen, Getränkemischanlagen, Kesselspeisewasseraufbereitungsanlagen, CIP-Anlagen, Reinstwasseranlagen
  • Kälte-, Klima und Lüftungstechnik: Kältemaschinen, Kälteanlagen, Verdampfer, Klimaanlagen, Lüftungsanlagen, Wärmepumpen, Wärmepumpenanlagen.
