Ingenieurbüro sucht Software zu technischer Infrastruktur (Brandbekämpfung)

Suche / Ausschreibung von: IngenieurbüroProjekt Nr. 23/3153, bis: 4. Nov. 2023

Ich suche für mein Ingenieurbüro eine Software zu technischer Infrastruktur (Brandbekämpfung).

Unsere Aufgabe ist folgende: Wir wollen das Prüfwasser mit einem Testsprinkler (Annahme K= 1,6) bei einem Druck (Annahme 100 bar) = 16 l/min mit einem Hochdruckschlauch in eine Schmutzwasseranschluss einleiten. Welchen Lochdurchmesser muss die Lochblende haben? Am Ende wollen wir einen max. Druck von z.B. 4 bar haben. Wir benötigen den Lochscheibendurchmesser und den Druckverlust über den Schlauch oder über ein festes Edelstahl- Rohr. Den Schlauchdurchmesser und den Reibungswert können wir ermitteln. Die Berechnungen im Hochdruckbereich erfolgt mit Darcy-Weisbach im Niederdruckbereich mit Hazen-Williams.

Folgende Anforderungen stelle ich an die Software:

  • Rohrleitungsplanung
  • Rohrleitungsberechnung
    • Auslegung äquivalente Rohrlängen von exzentrischen Reduzierungen in Pumpen-Saugleitungen bei Standarddurchmesser Stahlrohr (Innendurchmmesser)
  • Lochscheibenberechnung
    • Auslegung Lochscheiben Hydranten für verschiedene Wasserraten (12- 16 bar Vordruck)

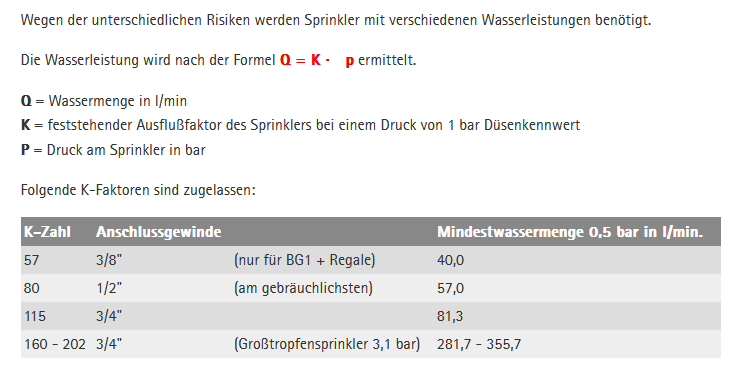

    • Auslegung von Lochscheiben für Druckminderungen in Hochdrucknebelanlagen (Vordruck 100 bar- 140 bar. In Prüfeinrichtungen, bei Q= (Wurzel p) x k



Aus dem k- Wert kann die Wasserrate des Sprinklers bei bestimmten Drücken ermittelt werden.
Bei Hochdrucknebelanlagen  liegt der Wert im Allgeneinen zwischen  1,6 und 4

  • Rohrnetzberechnung - nice to have
  • Lokalinstallation oder Cloud

Es ist ein Software-Arbeitsplatz geplant bzw. 2 User sollen mit der gesuchten Software arbeiten - aber nicht gleichzeitig. Gearbeitet wird mit einem MS Windows-System.

Die Software sollte folgende Funktionen erfüllen.

Notwendig:
Anlagenplanung
Ausrichtfunktion
Bemaßung
chemische Strukturformeln und Gleichungen
Fehlertoleranz
Installationsplanung und Lastberechnung
Normen, Kataloge und Rohrklassen
Physikalische Berechnungen
Planungsvarianten und Perspektiven
Rohrlängen
Rohrleitungsisometrien
Rohrleitungsplanung
Schnitterstellung
Schraubverbindungen
Sprinklerplanung
Technische Dokumentation
Teilstränge
Optional:
gleichungsbasierte Modellierung
Konstruktionshilfen
Rohrleitungsberechnung
Schnittfunktionen
Verlegeplan

Aufgrund der spezifischen Anforderungen kommen folgende Lösungen in Frage:

SpriCAD + WinSprink: Hydraulische Berechnung von Sprinkleranlagen
Smap3D Plant Design: 3D CAD für Rohrleitungen und Anlagenbau
TL-PIPE
Flownex®SE - 1D-Strömungssimulation
MService 4.0 - All-In-One-Software - Steuerungssystem für Arbeitsprozesse
