PlantEngineer: P&ID-Software für den Anlagenbau

Visio-basierte P&ID-Software für Fließbild-Erstellung, Engineering und Dokumentation
Kompatibel mit








Mit PlantEngineer erstellen Sie komplexe Rohrleitungs- und Instrumentierungsdiagramme (R&Is) nach ISO 10628. PlantEngineer basiert auf Microsoft Office Visio und ist dank der Fluent-Oberfläche von Office schnell zu erlernen und intuitiv zu bedienen.

Quick & Smart Start
Neben der leichten Erstellung von Fließbildern, Verfahrensschemata sowie P&IDs nach Industriestandard sorgt PlantEngineer für einen durchgängigen Engineering- und Dokumentationsprozess – vom Vertrieb über das Basic und Detail Engineering bis hin zur Inbetriebnahme verfahrenstechnischer Anlagen.

Konzept
Das Fließschema ist das Basisdokument für den Anlagenbau. PlantEngineer versteht das Fließschema nicht als reines Konstruktionsdokument, sondern als 'Life Cycle Document'. Für jeden Fachbereich hält das Verfahrensfließbild oder P&ID alle nötigen Informationen und konsistente Daten bereit. Per Mausklick werden die im Fließbild hinterlegten Projektdaten in Excel oder Word gefiltert ausgegeben. Ein Zurücklesen der Daten wird über die Excel-Import-Funktion realisiert und erleichtert die Datenpflege um ein Vielfaches.

Funktionen

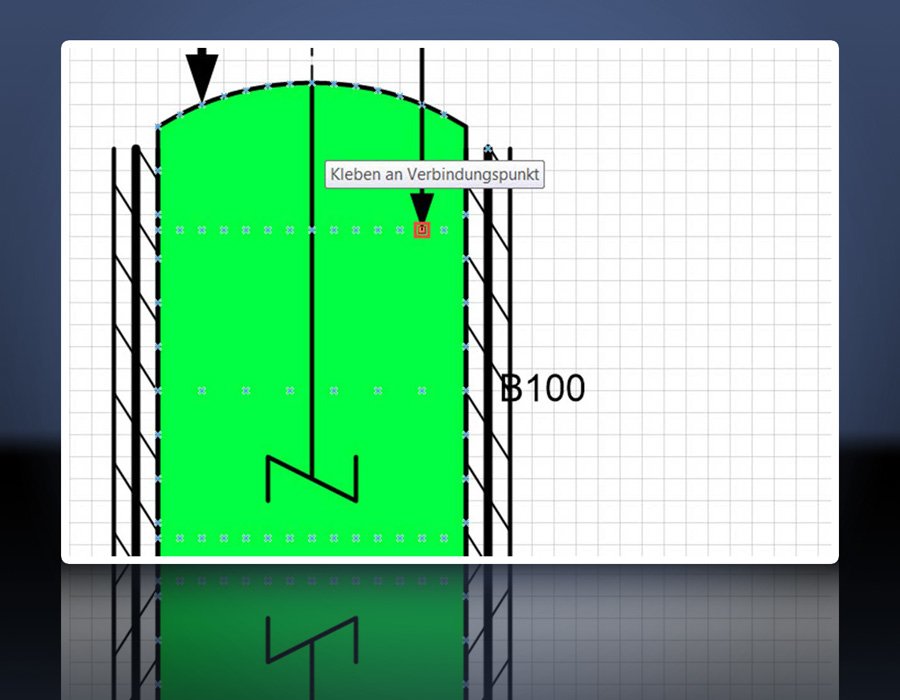

  • intuitive P&ID-Erstellung mit erweiterten Visio-Funktionen

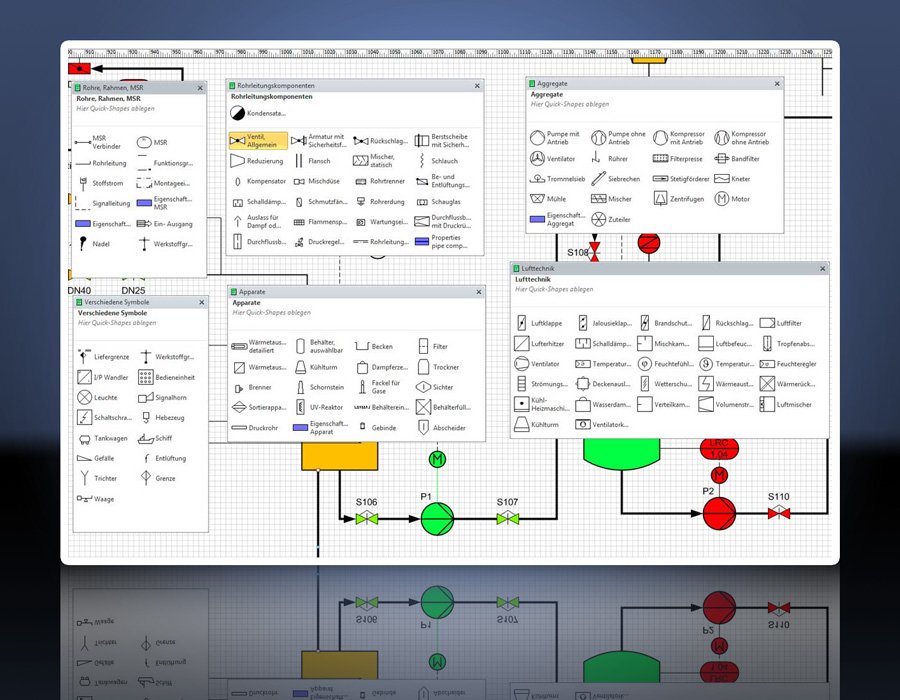

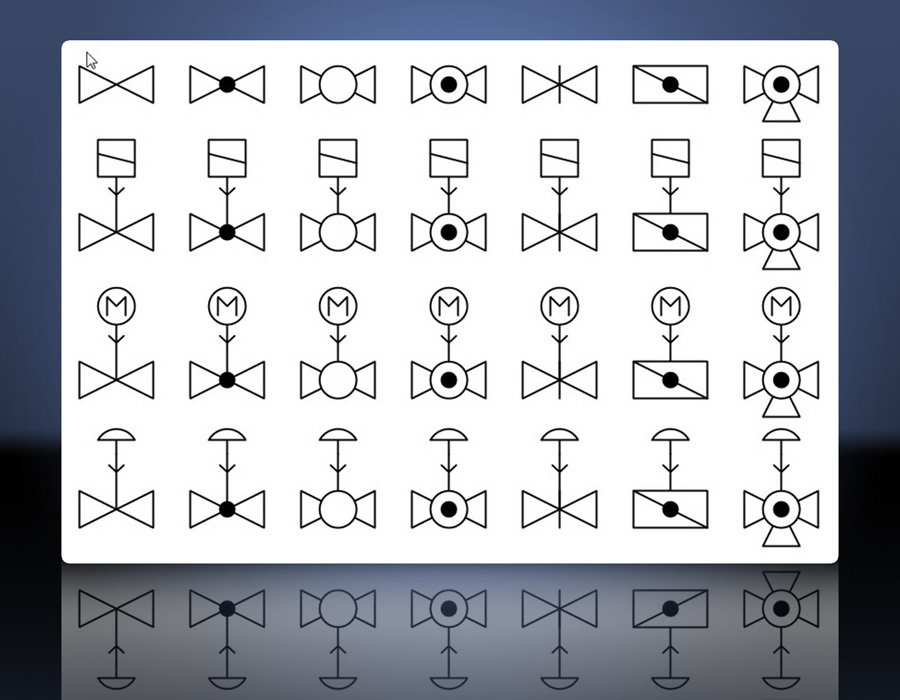

  • P&ID-Software enthält intelligente Visio Symbole für:
  • R&I-Fließschemata nach EN ISO 10628
  • Raumlufttechnische Anlagen DIN EN 12792 (DIN 1946-1)
  • Kälteanlagen und Wärmepumpen EN 1861
  • Vakuumtechnik DIN 28401
  • Rohrleitungsteile DIN 2429
  • automatisches Routing und Teilen von Rohrleitungen

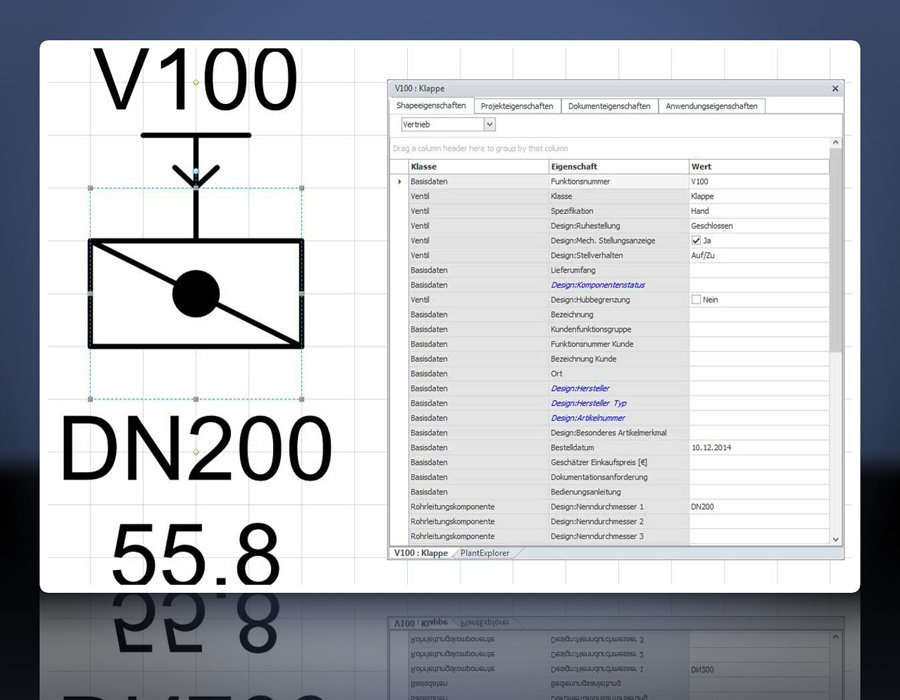

  • vordefinierte Eigenschaften
  • dynamische Umschaltung der Bedieneroberfläche, z.B. Sprachumschaltung, anwenderspezifische Ansicht

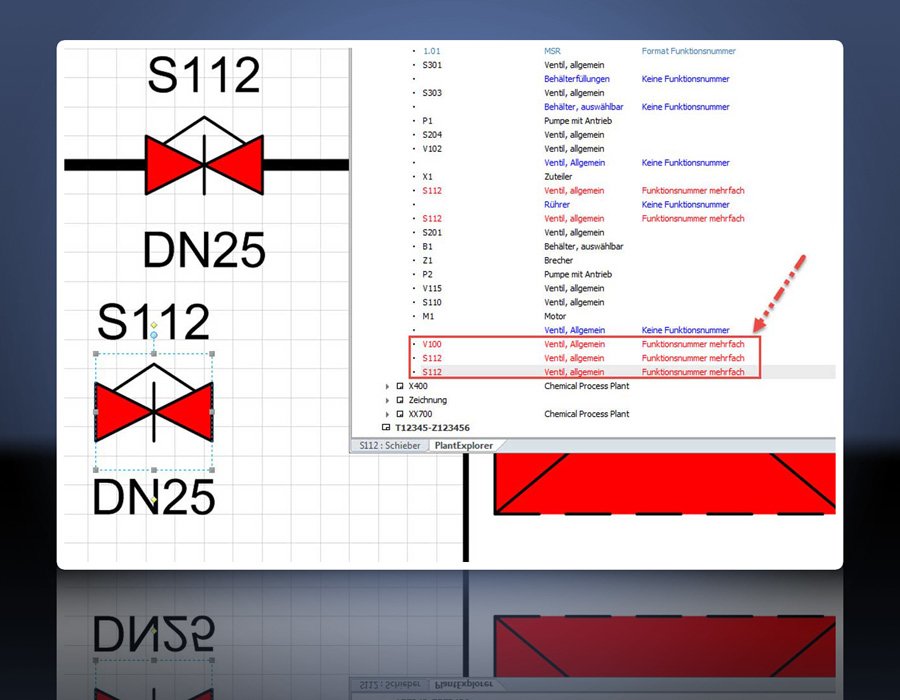

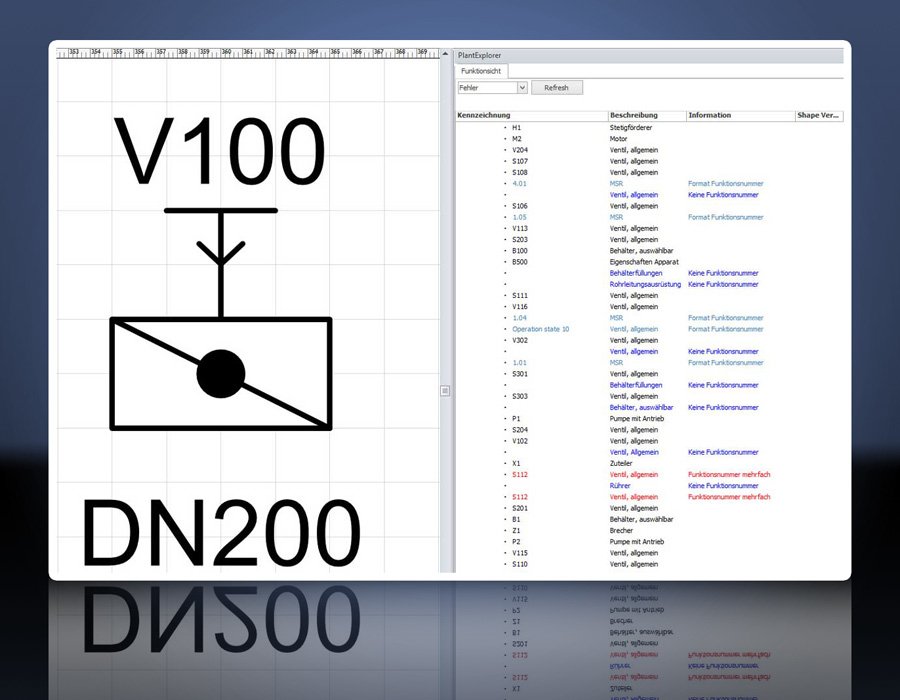

  • Strukturansicht zur Navigation in den Dokumenten
  • einfache Visualisierung des Montage- und Inbetriebnahme-Status (Highlight-Funktion)

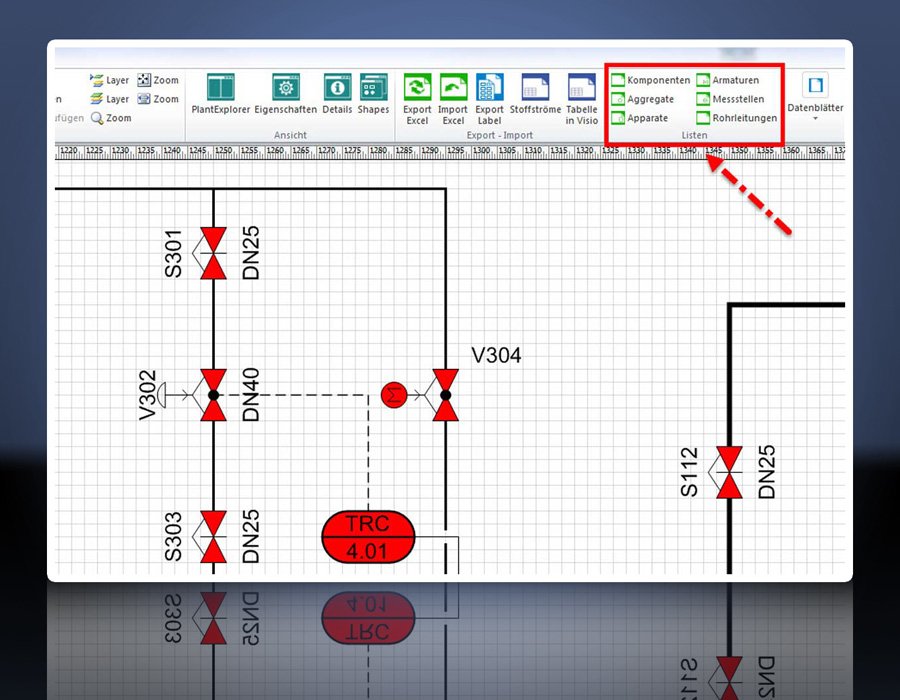

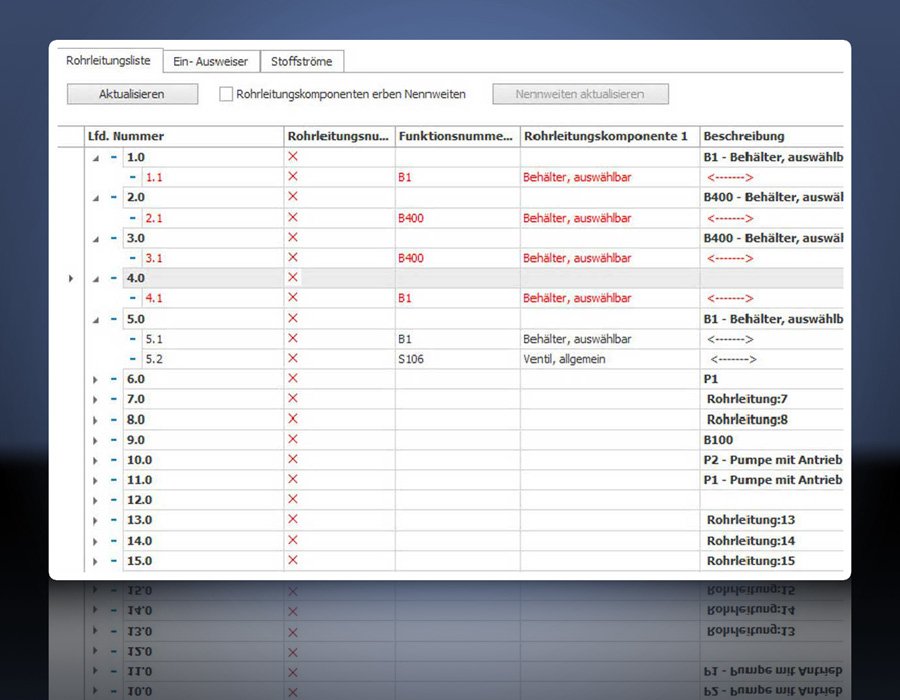

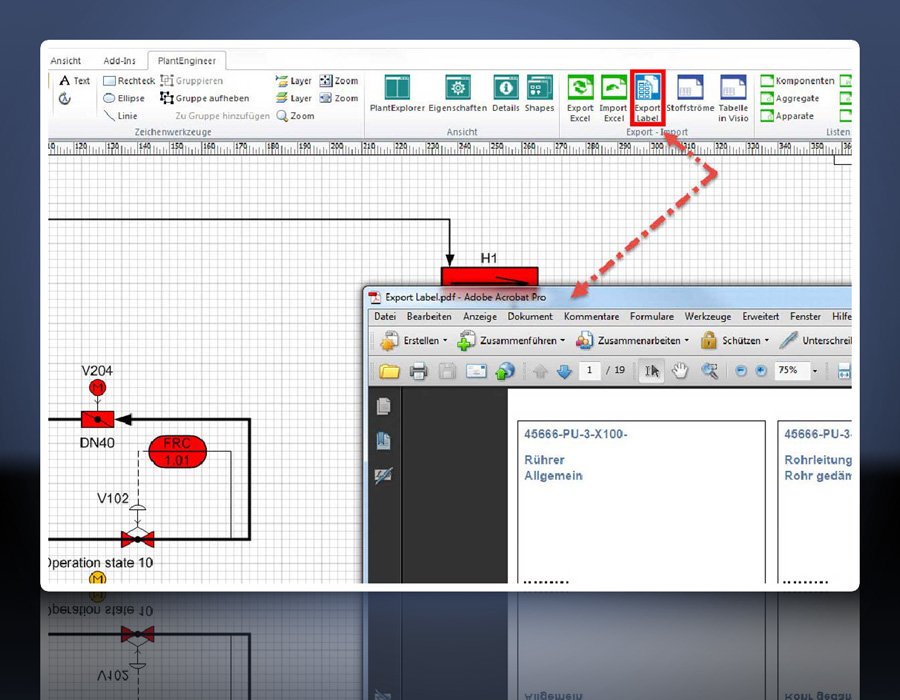

  • Listen-Erstellung in Microsoft Excel (Aggregate-, Apparate-, Komponenten-, Stück-, MSR-, Stoffstromliste)

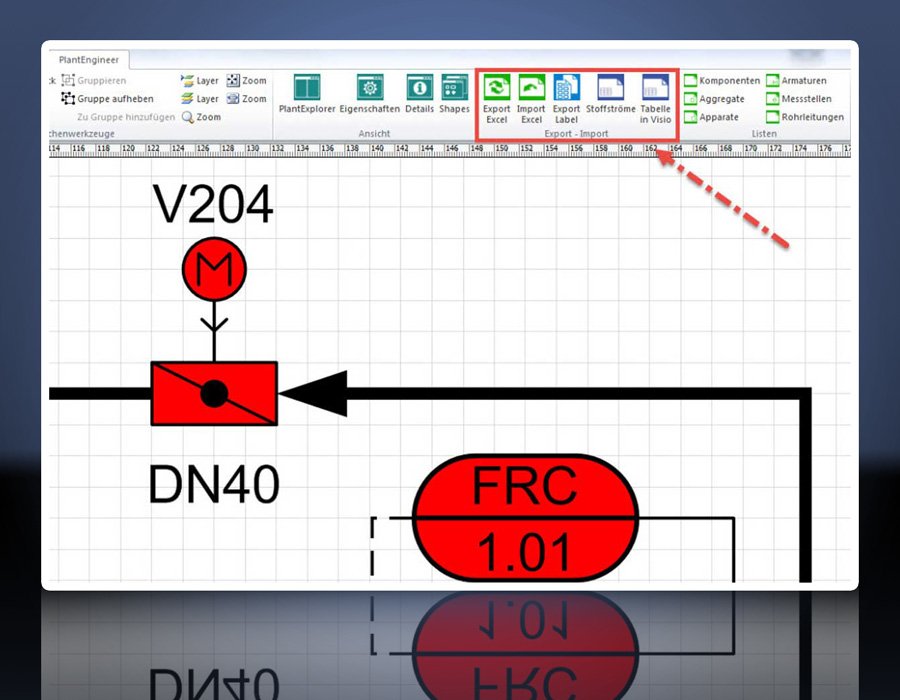

  • Bidirektionaler Datenaustausch - Excel Export/Import
  • mehrsprachige Inbetriebnahme-Dokumentation in Word per Mausklick generieren
  • leichte Integration in IT-Standards
  • offene Schnittstellen zu ERP-Systemen (SAP, Microsoft Dynamics NAV)

Nutzen

  • leichte Integration in IT-Standards
  • minimaler Schulungsaufwand für Microsoft Office VisioTM
  • Maximales Ergebnis durch bis zu 60 % Zeitersparnis
  • Leichte Bedienung durch das Look & Feel-Konzept von Office
  • standardisiertes Begriffssystem
  • Projektteams arbeiten auf einer Datenbasis
  • kontinuierlicher Datenfluss und optimale Datenverfügbarkeit
  • zentrale Datenpflege
  • deutlich geringere Fehlerquote bei der Planung, Montage und Installation
  • verkürzte Projektzyklen
  • Qualitätssicherung durch firmenweite Produkt- und Qualitätsstandards

Kundenmeinungen

„Mit PlantEngineer können wir Anlagendokumentationen jetzt in drei bis vier Tagen erstellen. Vorher hat das bis zu vier Wochen gedauert.“

Thomas Klenge, Development Engineer, Dürr Systems GmbH



„Vorteile von PlantEngineer sind die Verbesserung der Dokumentationsqualität und die Zeitersparnis bei der Anlagenverwaltung. Konsistente Daten führen zu weniger Fehler. Die gesamte Dokumentation wird um ein Vielfaches schneller als vor der Implementierung erstellt.“

Hannes Kärner (B.Eng., MBA), Projektingenieur, Chemiewerk Bad Köstritz GmbH



„Die Investition in die Software PlantEngineer hat sich innerhalb eines Projektes amortisiert. Dieses Ergebnis hat uns neben der einfachen Benutzeroberfläche und der hohen Flexibilität der Software sehr überzeugt.“

Dr. Michael Nussbaumer, Geschäftsführer, ce-nussbaumer



„Unsere Lösungspartner zeichnen sich durch hervorragende Fachkompetenz und Innovationskraft aus. Durch die Nutzung und Verknüpfung der neuesten Microsoft-Technologien entwickelt X-Visual anspruchsvolle und integrierte Lösungen für den Anlagenbau.“

Florian Müller, Product Marketing Manager Project & Visio, Microsoft Deutschland GmbH
